Detail produk:
|

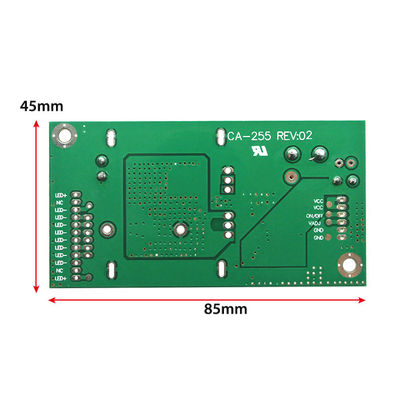

| Model Produk: | ca-255 | Ukuran Produk: | 85*45mm |
|---|---|---|---|
| Tegangan Masuk: | 10.8-28v | Tegangan Keluar: | 88v |
| Didukung: | 10-42 inci | Pelabuhan: | pelabuhan shenzhen pelabuhan guangzhou |
| Menyoroti: | Papan Arus Konstan CA-255,Papan Arus Konstan Universal,Papan Driver Lampu Latar Tv Led 42 " |
||

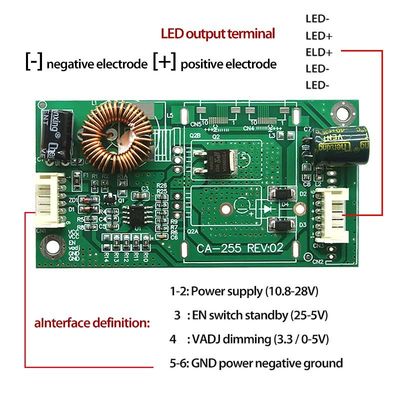

1. VCC: catu daya dan tegangan positif, tegangan sirkuit (Tegangan biasanya 12V atau 24V)
2. ON / OFF, ON, EN, ON_BL dll: switch kaki, sinyal switch kaki (Rentang tegangan antara 2.5V-5V)
3. PWM, PDIM, VDAJ, BL-PWM et al: kaki penyesuaian kecerahan (Dimming memiliki dua mode, satu adalah dalam mode digital -PWM,
satu adalah dimming analog -DC
4. PWM disebut pengaturan lebar denyut nadi, yang menghasilkan sinyal gelombang persegi panjang persegi panjang, frekuensi umumnya 200HZ-2KHZ,
Amplituda tegangan umumnya 3,3V, PDIM Singkatan bahasa Inggris, Dim berarti"cahaya".
Analog dimming adalah oleh tegangan DC, biasanya ditransfer langsung ke kaki yang menyediakan tegangan 0V-5V DC untuk mengontrol kecerahan.
GND: tanah (negatif)
LED +: dioda pemancar cahaya (srip LED) Positif
LED-: dioda pemancar cahaya (stripe LED) Negatif
