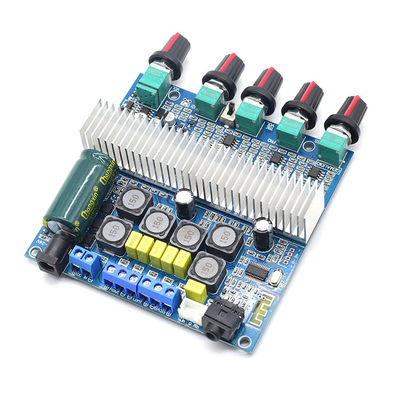

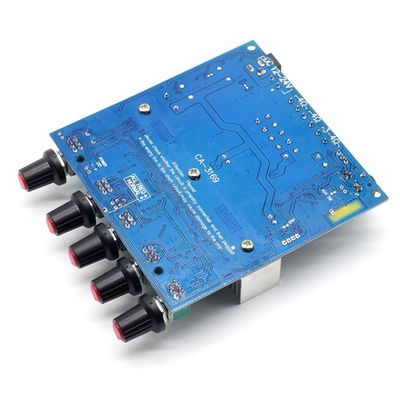

CA-3169B Subwoofer Amplifier Audio Board 2.1 HiFi Amplifier USB Amp Bluetooth 5.0

Fiturnya:

1Ini adalah DC-powered 12-24V catu daya, menggunakan TI TPA3116D2 kinerja tinggi chip penguat daya digital sebagai inti, satu untuk melakukan paralel jembatan saluran bass daya amplifikasi output,satu untuk melakukan output amplifikasi daya saluran kiri dan kanan. mendukung 100W (saluran bass) + 50W (saluran kiri) + 50W (saluran kanan) output tiga saluran.

2.dengan amplifier versi bluetooth. mendukung penerimaan audio Bluetooth 5.0, antarmuka input audio eksternal, dengan preamplifier, proses crossover bass; volume bass, frekuensi bass,volume saluran kiri dan kanan, treble, tombol kontrol fungsi / total volume, 5 potentiometer pengaturan.

3.Lampiran kerja yang luas, desain hemat energi, efisiensi hingga 90%. Anda dapat menggunakan sumber daya switching kinerja yang baik, laptop switching power supply, Anda juga dapat menggunakan botol pengisian,atau catu daya mobil, dll...

4.Papan adalah papan jadi yang telah dilas dan diuji. Sambungkan kotak speaker sesuai dengan gambar, menghubungkan catu daya yang sesuai, terhubung ke perangkat audio Bluetooth untuk bermain,atau menghubungkan input sumber suara dengan benar.

5Frekuensi pemotongan Subwoofer: 26-160HZ

Parameter utama produk:

Ukuran (L * W * H): 101 x 100 x 25m m, tidak termasuk potensiometer dan proyeksi soket

Kisaran tegangan operasi: DC 12-25V (sekarang 3-4A, atau 19-24V / 4-5A, seperti kebutuhan daya tinggi 20-24V / 8-9A di atas), merekomendasikan DC24V 4A Pasokan daya.
Perhatikan bahwa tegangan DC tanpa beban tidak boleh lebih dari 25,5V.

Jarak penerimaan Bluetooth: > 8 m (meter)

Sensitivitas input audio: 600-800mV

Rentang respons frekuensi: 20Hz-20KHz

Impedansi speaker:

Speaker saluran kiri dan kanan: 4-8 ohm

impedansi speaker subwoofer: 2-8 ohm

Catatan:

Kekuatan output terkait dengan tegangan / arus pasokan, impedansi speaker, dan ukuran input audio.biasanya tegangan catu daya lebih tinggi dan daya output relatif dapat dibuat lebih besarSpeaker dengan impedansi yang berbeda memiliki daya output yang berbeda. Biasanya, impedansi speaker lebih kecil dan daya lebih mudah dicapai.

Saklar fungsi Instruksi penggunaan:---hanya untuk amplifier versi bluetooth

1. Pasang daya pada modus Bluetooth default

2. Bluetooth terputus, tekan panjang saklar dapat beralih ke mode input audio

3. Status pemutaran Bluetooth, tekan tombol singkat untuk menunda / memutar

Mungkin Anda juga ingin TPA3116 subwoofer amplifier dengan kasus

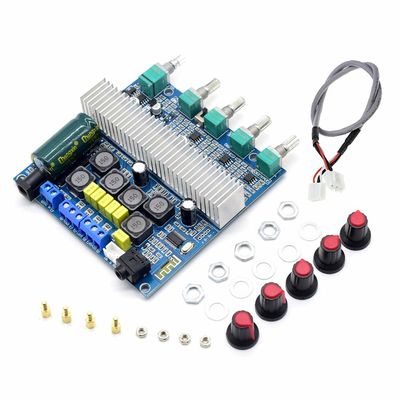

Paket ini termasuk:

1Pcs TPA3116 Penguat Daya

Pertanyaan Produk

1. papan amplifier memiliki suara saat ini dan kebisingan selama penggunaan

Sebagian besar papan penguat kami menggunakan catu daya DC. Papan itu sendiri tidak menghasilkan suara dan kebisingan saat ini.
Penyebab utama dari kebisingan akustik saat ini adalah:
A, Filter catu daya yang digunakan tidak baik; suara saat ini disebabkan oleh input yang salah oleh input daya atau audio.
B, Kualitas sinyal masukan buruk; output perangkat yang terhubung ke masukan tidak tepat, dan kebisingan disebabkan oleh input sumber audio yang tidak normal.
C, Kabel masukan berkualitas buruk; saluran tidak terhubung dengan baik; kabel rusak; kabel ditangguhkan
D, Koneksi input memiliki perangkat pemutaran lainnya, dan beberapa perangkat berbagi catu daya untuk menyebabkan kebisingan.

2Tidak ada suara keluar, tidak ada suara dalam satu saluran?

A, Speaker rusak, atau kabel speaker tidak terhubung dengan baik.
B, Kabel input tidak terhubung dengan baik; kabel rusak; output perangkat yang terhubung ke input tidak benar.

3. Volume rusak dan memecahkan suara ketika berputar keras?

A, Masukan daya tidak cukup, konfirmasi kabel yang benar pertama, dan arus pasokan yang cukup,
B, Speaker itu sendiri memiliki kinerja yang buruk atau rusak, dan daya speaker terlalu kecil atau terlalu besar.
C, speaker saluran kiri dan kanan (+) (-) output independen, tidak dapat terhubung satu sama lain

4Speaker rusak suara ketika volume amplifier subwoofer menjadi keras?

A, Masukan daya tidak cukup, pertama-tama konfirmasi kabel yang benar, arus pasokan cukup
B, Apakah daya speaker itu sendiri terlalu besar atau terlalu kecil, atau kinerja bass speaker itu sendiri buruk; struktur kotak speaker; kelainan ini akan menyebabkan jeda.

5. Daya volume tidak cukup?

Daya dan tegangan catu daya, amplitudo sinyal sumber suara, ukuran impedansi speaker semua terkait, setiap jenis kekurangan akan mempengaruhi daya

6Apakah amplifier akan terbakar?

A, kutub positif dan negatif dari catu daya terhubung sebaliknya; tegangan catu daya terlalu tinggi, melebihi tegangan operasi batas papan
B. Jika papan membutuhkan catu daya DC, tidak diizinkan untuk menghubungkan langsung catu daya transformator AC (ini dapat diperbaiki dan dikonversi menjadi daya DC sebelum dapat digunakan)
C. Untuk memastikan bahwa kabel yang benar, kemudian terhubung dengan catu daya. jalur yang salah terhubung atau sirkuit pendek keduanya akan menyebabkan kerusakan pada bagian-bagian kunci.
