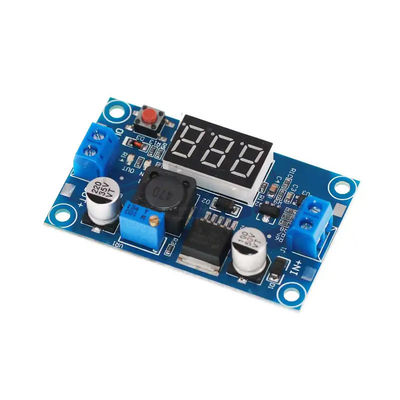

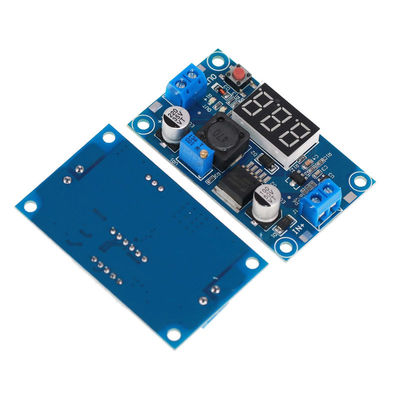

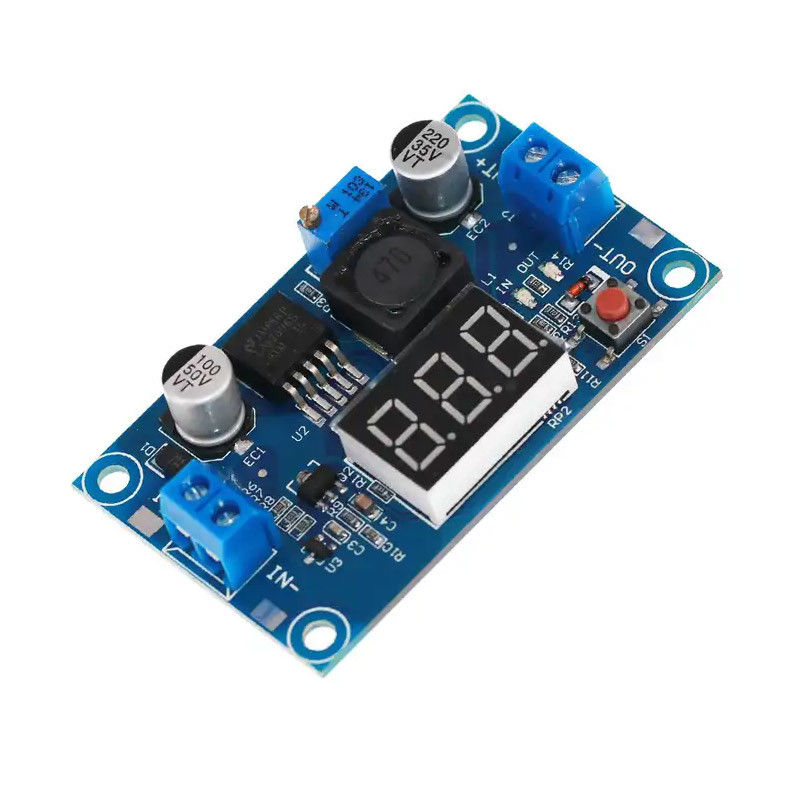

Modul LM2596 yang ada di pasaran tidak memiliki perlindungan hubung singkat keluaran, keluaran hubung singkat, modul langsung rusak, kapasitas keluaran arus kurang dari 1,8A.Modul ini menggunakan LM2596 asli, chip besar, permukaan buram, perlindungan sirkuit pendek keluaran, arus tinggi 3A.
Sorotan modul:1. Harga nyaman, desain cerdas dan manusiawi, hemat biaya!2. Voltmeter bawaan, voltmeter dapat dikalibrasi sendiri, tidak akan ada masalah voltmeter!
Kinerja dan karakteristik modul:
● Dengan tampilan voltmeter dan kalibrasi mandiri voltmeter.Menggunakan mikroprosesor tegangan yang lebih canggih, kesalahan voltmeter ±0,05V, kisaran 0~40V.(Untuk memastikan keakuratan voltmeter, pastikan tegangan input di atas 4.5V)
● Sentuh tombol untuk mengganti pengukuran tegangan input atau output, dan terdapat indikator untuk menunjukkan tegangan mana yang sedang diukur, dan menyimpan pengaturan, meskipun daya dimatikan dan dihidupkan kembali.
● Voltmeter dapat ditutup, bila tidak perlu menyentuh tombol kiri dapat dengan mudah diwujudkan.
● Dengan terminal kabel, tanpa besi solder juga nyaman digunakan, dan menjaga titik kabel kawat las.
● Tegangan masukan 4,0~40V.(Tegangan masukan harus 1.5v lebih tinggi dari tegangan keluaran)
● Kisaran tegangan keluaran yang dapat disesuaikan 1,25V ~ 37V terus menerus dapat disesuaikan.(Tegangan masukan harus 1.5V lebih tinggi dari tegangan keluaran)
● Arus keluaran 3A, direkomendasikan untuk digunakan dalam 2,0A, kebutuhan arus besar untuk memperkuat pembuangan panas.
● Daya keluaran 20W, lebih dari 15W, harap perkuat pembuangan panas.
● Efisiensi konversi tinggi, rata-rata 88% (efisiensi dan masukan, tegangan keluaran, arus, perbedaan tekanan)
● Dengan perlindungan sambungan terbalik, sambungan balik tidak terbakar
● Dengan perlindungan panas berlebih dan fungsi perlindungan hubung singkat
● Ukuran 6.1*3.4*12cm (Panjang * lebar * tinggi)
● Berat: 22g
Lingkup aplikasi:Modul ini dapat digunakan dalam tegangan input lebih tinggi dari tegangan output bidang step-down, seperti baterai, transformator daya, catu daya regulator tegangan DIY yang dapat disesuaikan, meteran kendaraan 24V catu daya ini, peralatan industri step-down, 12V hingga 3,3V, 12V hingga 5V, 24V hingga 5V, 24V hingga 12V, 36V hingga 24V, dll.
Metode kalibrasi mandiri voltmeter terpasang:
1. Saat voltmeter terpasang menampilkan tegangan keluaran, tekan lama tombol di sebelah kanan selama 2 detik dan lepaskan.Voltmeter dan lampu indikator tegangan keluaran "keluar" berkedip serentak, lalu masuk ke mode penyesuaian tegangan keluaran;Demikian pula ketika voltmeter menampilkan tegangan input, tekan lama tombol di sebelah kanan selama 2 detik dan lepaskan.Voltmeter dan lampu indikator tegangan masukan "IN" berkedip serentak, lalu masuk ke mode penyesuaian tegangan masukan.
2. Ketuk tombol kanan, dan voltase meningkat satu unit;ketuk tombol kiri, dan voltase berkurang satu unit;Karena nilai tegangan suatu unit kurang dari 0,1V, maka Anda perlu menekan 1-5 kali untuk melihat perubahan voltmeter sebesar 0,1V, kunci kontinu tertentu beberapa kali tergantung pada nilai tegangan tampilan saat ini, semakin tinggi tampilan saat ini tegangan, semakin sedikit waktu untuk menekan;
3. Setelah pengaturan tegangan selesai, tekan tombol di sebelah kanan selama 2 detik dan lepaskan.Saat ini, Anda dapat keluar dari mode kalibrasi tegangan.Catatan: Dengan cara ini, Anda hanya perlu mengkalibrasi satu kali untuk mendapatkan nilai tegangan di seluruh rentang tegangan.Fungsi ini dirancang untuk memenuhi persyaratan akurasi Anda yang lebih tinggi, silakan menggunakannya.
