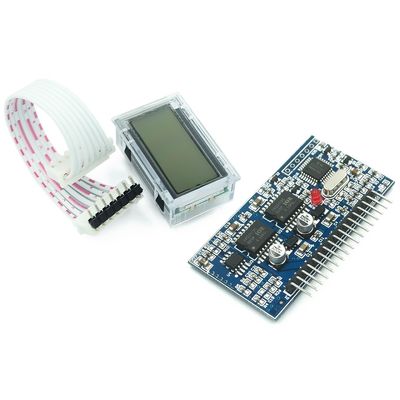

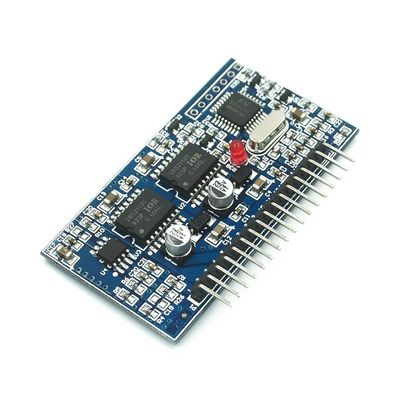

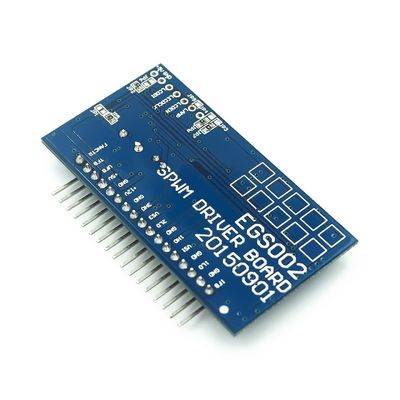

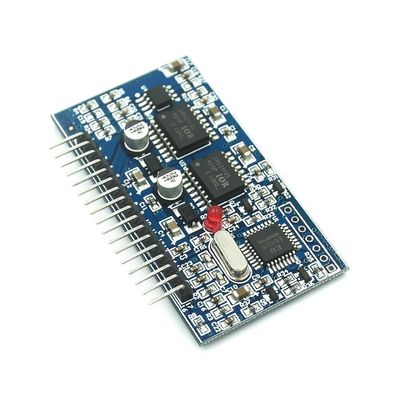

DC-DC DC-AC Generator Inverter Gelombang Sinus Murni SPWM Meningkatkan Papan Driver EGS002 EG8010 Modul Catu Daya

• EG8010 adalah digital, fungsi yang sangat baik membawa kontrol waktu mati mereka sendiri dari chip generator inverter gelombang sinus murni
• digunakan dalam struktur konversi daya DC-DC-AC dua tahap atau transformator frekuensi daya DC-AC satu tahap Arsitektur Boost, osilator kristal 12MHz eksternal, untuk mencapai presisi tinggi
• distorsi harmonik sangat kecil, ASIC inverter gelombang sinus murni 50Hz atau 60Hz.
• Chip ini menggunakan teknologi CMOS, integrasi internal generator sinus SPWM, rangkaian kontrol waktu mati, rentang faktor pengali, rangkaian soft start, rangkaian proteksi, antarmuka komunikasi serial RS232, dan modul driver LCD serial 1602 fungsi.

Fitur:

• Catu daya tunggal 5V

• 4 pin set frekuensi keluaran gelombang sinus murni:

• Gelombang sinus murni 50Hz dengan frekuensi tetap 60Hz gelombang sinus murni dengan frekuensi tetap 0-100Hz

• frekuensi gelombang sinus murni dapat disesuaikan 0-400Hz frekuensi gelombang sinus murni dapat disesuaikan

• Modulasi unipolar dan bipolar

• Dilengkapi dengan kontrol deadband, pin 4 waktu mati:

• Waktu mati 300nS waktu mati 500nS waktu mati 1,0uS waktu mati 1,5uS

• Osilator kristal 12MHz eksternal

• Frekuensi pembawa PWM 23.4KHz

• Tegangan, arus, umpan balik suhu waktu nyata

• Perlindungan tegangan lebih, tegangan rendah, arus lebih dan panas berlebih

• Pin mode soft-start mengatur waktu respons 1 detik

• Komunikasi serial untuk mengatur tegangan keluaran, frekuensi dan parameter lainnya

• Modul LCD Serial Eksternal 1602 menampilkan inverter

• tegangan, frekuensi, suhu dan informasi arus

Aplikasi:

• Inverter gelombang sinus murni satu fasa

• Pembalik PV

• Inverter tenaga angin

• Sistem UPS Catu Daya Tak Terputus

• Sistem generator digital

• JIKA kekuatan

• Pengontrol kecepatan motor satu fasa

• Inverter satu fasa

• Peredup gelombang sinus

• Pengatur gelombang sinus

• Generator gelombang sinus
