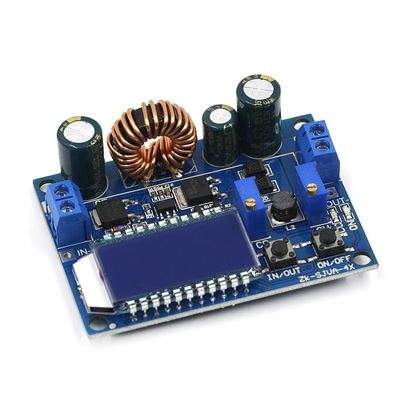

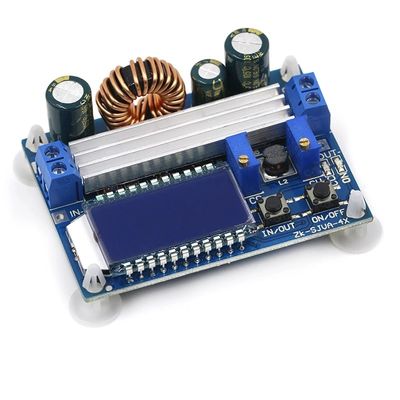

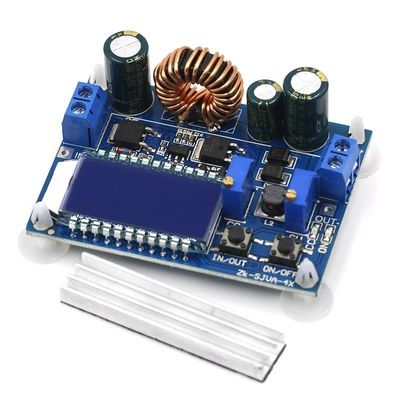

Modul Catu Daya Konverter Peningkat Buck Bawah Papan Otomatis Tampilan LCD Digital DC 35W

• Tegangan masukan: 5.5-30V (tegangan masukan 5V, Anda biasanya dapat mencapai peningkatan buck, tetapi nilai meteran tegangan dan arus tidak akurat; kurang dari 4.7V, perlindungan tegangan rendah)
• Tegangan keluaran: 0,5-30V
• Arus keluaran: kerja stabil jangka panjang di 3A, memperkuat panas bisa mencapai 4A
• Daya keluaran: pendinginan alami 35W, pembuangan panas untuk meningkatkan 50W

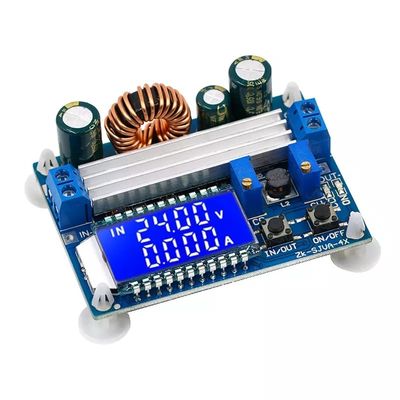

• Resolusi tampilan tegangan: 0,05V
• Resolusi tampilan saat ini: 0,005A
• Efisiensi konversi: sekitar 88%
• Soft-start: Ya (sangat kuat dengan startup beban, startup mungkin gagal)
• Perlindungan terbalik masukan: Ya
• Anti-intrusi keluaran: Ya
• Perlindungan sirkuit pendek: ya
• Frekuensi kerja: 180KHZ
• Ukuran: 6.6*4.8cm/2.6*1.89 inci

Deskripsi fungsi:

• Modul memiliki dua tombol IN / OUT, ON / OFF: tombol IN / OUT untuk mengganti tampilan tegangan masukan dan tegangan keluaran, tekan lama untuk mengganti tampilan daya keluaran arus keluaran;Tombol ON / OFF mengontrol output ON atau OFF, tekan lama Set power on status output default adalah ON atau OFF.

• CC adalah potensiometer pengaturan arus, rotasi searah jarum jam, dapat meningkatkan arus yang disetel, ketika arus beban mencapai arus yang disetel, masukkan keadaan arus konstan, indikator arus konstan CC (merah) menyala;CV yang tepat adalah Potensiometer pengaturan tegangan, putaran searah jarum jam, dapat meningkatkan tegangan keluaran.Indikator ON adalah indikator status keluaran, bila tegangan keluaran menyala, jika tidak maka mati.

Cara Penggunaan:

Digunakan sebagai modul buck-boost biasa dengan kemampuan proteksi arus berlebih

• Sesuaikan potensiometer tegangan konstan CV agar tegangan keluaran mencapai tegangan yang diinginkan.
• Ukur arus hubung singkat keluaran dengan pengukur arus 10A (hubungkan kedua kabel uji langsung ke ujung keluaran), dan sesuaikan potensiometer arus konstan CC untuk membuat arus keluaran mencapai nilai perlindungan arus berlebih yang telah ditetapkan.(Misalnya, jika nilai arus yang ditampilkan oleh multimeter adalah 2A, arus maksimum hanya akan mencapai 2A saat Anda menggunakan modul. Ketika arus mencapai 2A, tegangan konstan merah dan LED arus konstan menyala, jika tidak, LED mati )

Peringatan:Saat digunakan dalam keadaan ini, akan ada penurunan tegangan 0 ~ 0,2V karena resistor pengambilan sampel arus pada keluaran.Pada saat yang sama, kabel masukan dan keluaran akan mengalami penurunan tegangan linier tertentu. Ini adalah fenomena normal!

Digunakan sebagai pengisi daya baterai Tanpa fungsi modul arus konstantidak dapat digunakan untuk mengisi baterai, karena daya baterai dan penurunan tekanan pengisi daya besar, mengakibatkan arus pengisian terlalu besar, menyebabkan kerusakan pada baterai, sehingga awal baterai menggunakan aliran pengisian konstan, ketika muatan sampai batas tertentu secara otomatis beralih kembali ke pengisian tegangan konstan.

• Tentukan tegangan float dan arus pengisian yang memerlukan baterai isi ulang (jika parameter baterai lithium adalah 3.7V / 2200mAh maka tegangan float adalah 4.2V dan arus pengisian maksimum adalah 1C, yaitu 2200mA)
• Dalam kondisi tanpa beban, multimeter mengukur tegangan keluaran dan mengatur potensiometer tegangan konstan sehingga tegangan keluaran mencapai tegangan mengambang.(Jika baterai lithium 3.7V diisi, sesuaikan tegangan output menjadi 4.2V)
• Ukur arus hubung singkat keluaran dengan pengukur arus 10A (langsung sambungkan kedua kabel ujike keluaranterminal)

dan sesuaikan potensiometer arus konstan sehingga arus keluaran mencapai nilai arus muatan yang telah ditentukan;

• Hubungkan baterai, isi daya.
• (Langkah 1, 2 dan 3 adalah sebagai berikut: catu daya terminasi masukan, keluaran tidak terhubung ke beban baterai)
• Digunakan sebagai modul driver arus konstan LED
• (1) Pastikan Anda perlu menggerakkan arus pengoperasian LED dan tegangan pengoperasian maksimum;
• (2) Dalam kondisi tanpa beban, multimeter mengukur tegangan keluaran dan mengatur potensiometer tegangan konstan sehingga tegangan keluaran mencapai tegangan operasi maksimum LED.
• (3) dengan multimeter 10A pengukuran arus keluaran arus hubung singkat, sambil menyesuaikan potensiometer arus konstan sehingga arus keluaran mencapai arus operasi LED yang telah ditentukan;
• (4) terhubung ke LED, mesin uji.
• (Langkah 1, 2, dan 3 adalah sebagai berikut: Masukkan daya dan keluarkan LED tanpa beban.
