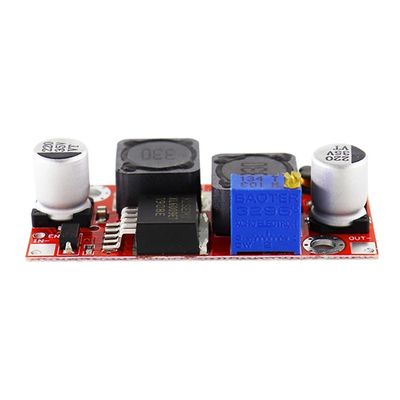

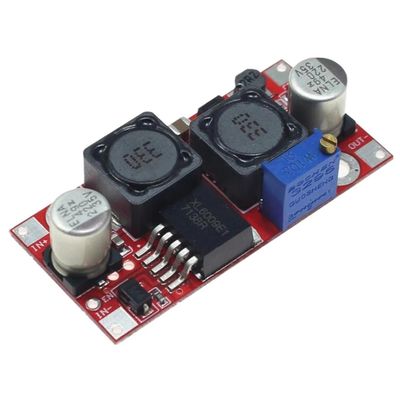

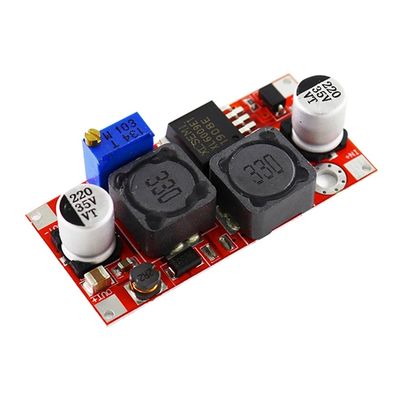

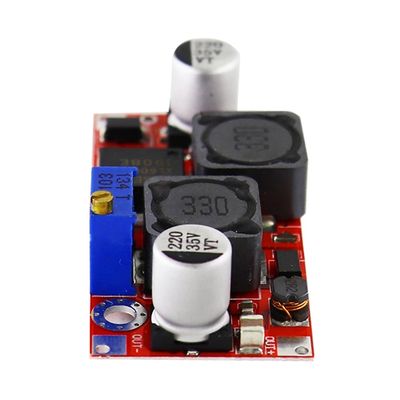

XL6009 20W 1.2-35V DC-DC Step Up Down Converter Power Supply Module

• Tegangan start otomatis akan diturunkan menjadi 7V lebih kecil atau lebih kecil pada mesin pada kecepatan tinggi ketika tegangan mencapai 15V atau lebih tinggi.
• Pekerjaan listrik bekerja keras, modul buck otomatis ini memecahkan masalah ini, terlepas dari tegangan masukannya 5V atau 12V atau 32V, keluarannya dapat distabilkan pada 12V.
• Tegangan input lebar 5V ~ 32V；Tegangan Output Lebar 1,25V ~ 35V (dengan buck otomatis, ruang lingkup kerja, input tegangan apa pun dapat diatur secara sewenang-wenang output tegangan); Sakelar MOSFET efisien bawaan 4A memungkinkan efisiensi hingga 94%；(arus LM2577 adalah 3A) tinggi
• Beralih frekuensi 400KHz, riaknya semakin kecil

Aplikasi:
Regulator mobil, fotovoltaik surya, tenaga angin dan aplikasi ketidakstabilan tegangan lainnya

Parameter teknik:

• Spesifikasi Model: Modul Buck Otomatis DSN6000AUD

• Properti Modul: Boost tidak terisolasi (BOOST)

• Rektifikasi: Rektifikasi Non Sinkron

• Rentang Masukan: 3.8V ~ 32V

• Rentang Keluaran: 1.25V ~ 35V

• Arus Masukan: 3A (maks), tanpa beban 18mA (input 5V, keluaran 8V, tanpa beban kurang dari 18mA. Semakin tinggi voltase, semakin besararus beban)

• Efisiensi konversi:< 94% (semakin besar tekanannya, semakin rendah efisiensinya)

• Frekuensi peralihan: 400KHz

• Output Ripple: 50mV (semakin tinggi tegangannya, semakin besar arusnya, semakin besar pula riaknya)

• Peraturan Beban: ± 0,5%

• Regulasi Tegangan: ± 0,5%

• Suhu Pengoperasian: -40 ° ~ +85 °
