Modul kontrol jendela universal CA-888 super display LED LCD TV modul catu daya
Deskripsi produk:
Model: CA-888

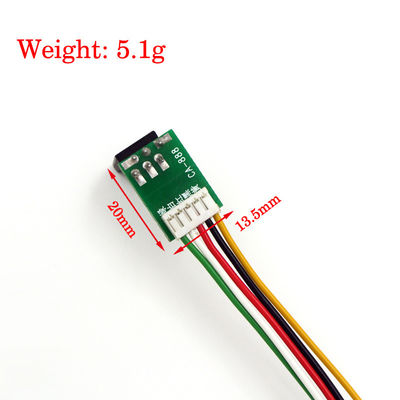

Ukuran: 19,5*13,5mm
Penggunaan: untuk memecahkan masalah pemeliharaan catu daya monitor LCD 15-21 inci kerusakan papan daya LCD sebagian besar.kerusakan resistor sampling adalah yang paling umum, karena berbagai model komponen,sering karena tidak ada suku cadang yang sama,dan tidak dapat diperbaiki.Seharusnya sebagian besar kebutuhan pelanggan untuk mengembangkan teman dari modul pasokan listrik LCD umum.
Modul ini memiliki: kabel sederhana, mudah dipasang, menghemat waktu, meningkatkan tingkat keberhasilan pemeliharaan dan sebagainya.Masalah pemeliharaan teman mungkin ingin mempertimbangkan pengembangan ini di bawah modul pasokan listrik universal.

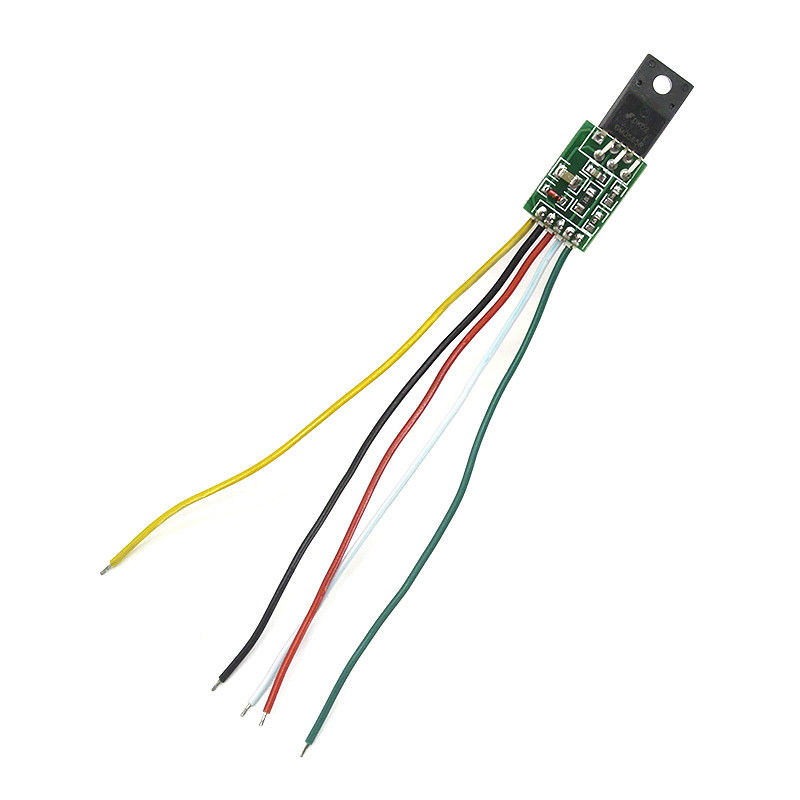

Definisi pin
Jalur kuning kaki: DRAIN, sisi kontrol daya, kemudian sumber daya MOS bertenaga tinggi asli D-pole.
kaki garis hitam atau garis bubuk: GND, modul tanah 300v, maka kondensator negatif, jalur yang sama dapat.
kaki garis merah: VCC, sisi pasokan daya modul, kemudian kondensator pengukur terminal penggulung umpan balik setelah positif,sumber daya terus menerus, tegangan antara 12-18V.
kaki garis putih: FB, umpan balik tegangan, kemudian optocoupler 4 kaki, silakan periksa optocoupler 3 kaki panas, tidak panas, kemudian menempatkan optocoupler pendek ke tanah panas,sementara sirkuit periferal 4-pin terputus.
kaki garis hijau: mulai start pin, kemudian +300 v kondensator positif
Penggunaan:
Hapus chip sumber daya asli pada papan (biasanya 8 kaki), dan saklar (mos tabung)
Periksa kapasitor 300v, serta kapasitansi sisi beban paket tidak ada drum, masalah pada yang pertama
Penggantian
Periksa sisi beban tidak ada sirkuit pendek, papan iklan, papan tegangan tinggi
Sambungkan modul ke garis yang sesuai, dan periksa dengan hati-hati bahwa tidak ada yang salah, jika salah dapat menyebabkan modul meledak
Diinstal di lokasi asli radiator, perhatikan isolasi, tidak sirkuit pendek
Daya, mengukur tegangan tidak keluar, tidak ada keluar, kemudian memeriksa penyebabnya
