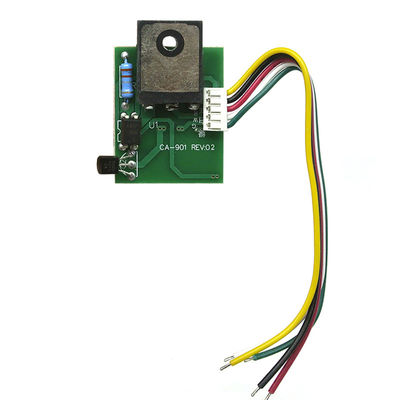

CA-901 Pengalihan Papan Catu Daya Pengambilan Sampel DC 46 Inci 12V 24V

CA-901 Modul Catu Daya Sakelar TV LCD Pengambilan Sampel DC 46 Inci 12V 24V

Deskripsi Produk:

• kinerja tinggi,
• konsumsi daya rendah,
• ukuran kecil,
• rentang tegangan lebar,
• mudah dipasang,
• cocok untuk tegangan keluaran flyback daya TV LCD 12V 24V
• Digunakan di TV LCD 46 inci, kegagalan daya LCD, atau penggantian cepat catu daya peralihan daya tinggi

Fitur:

• Jenis: Produk LCD, catu daya non-terisolasi
• Keluaran: 300V
• Keluaran: 12V/24V

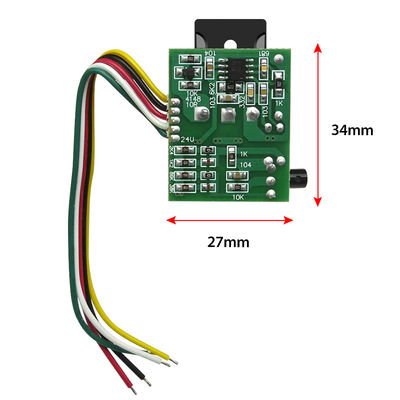

• Ukuran produk: 34mm*27mm*17mm
• Ukuran universal: LCD universal, monitor di bawah 46 inci
• Penggunaan produk: kinerja tinggi, konsumsi daya rendah, ukuran kecil.Rentang pengaturan tegangan lebar

CA-901 REV: 01 fitur utama modul:

• Pengambilan sampel DC dan umpan balik regulator TL431, kinerja regulator yang baik.

• Modul ini menggunakan keluaran selektif 12V 24V, hanya perlu menghubungkan pad yang sesuai, Anda dapat mengeluarkan 12V atau 24V

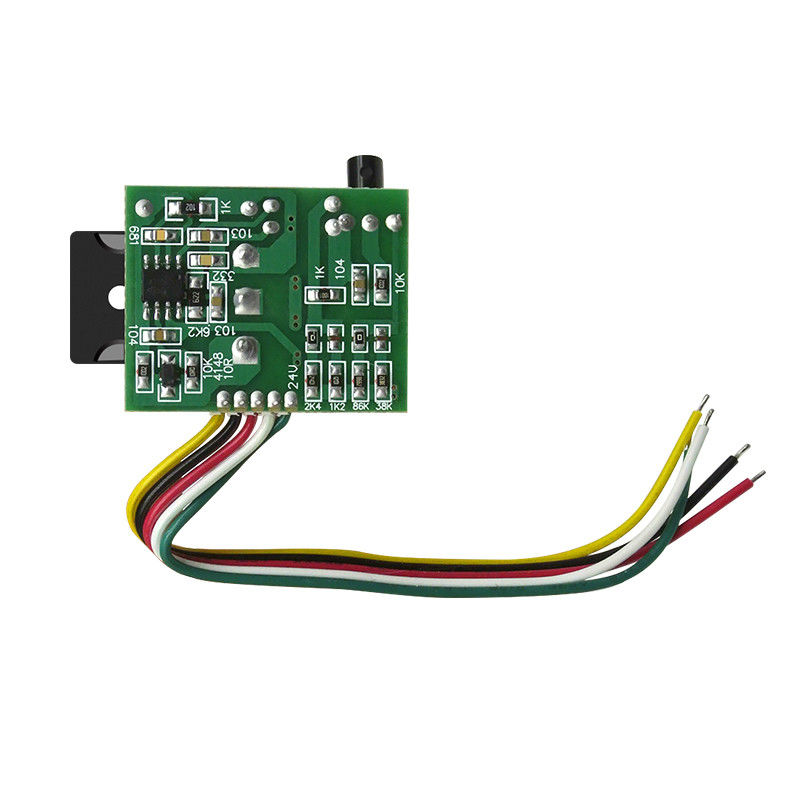

• Desain yang dirasionalisasi, pemasangan mudah (gambar 1), cukup sesuai dengan diagram, sesuai dengan daya keluaran yang diperlukan untuk menghubungkan bantalan yang sesuai di atasnya (pabrik modul catu daya 24V

Dua instruksi instalasi:

• Lepaskan sakelar daya asli atau modul tebal, modul terpasang erat di unit pendingin asli.

• Periksa rangkaian serapan anti-puncak normal, beban sekunder transformator ada hubungan pendek.

• Modul terhubung ke garis merah titik las tiang C saklar daya asli (tiang FET D, model asli untuk kekuatan tiang C) garis hitam terhubung ke medan panas bumi (kapasitor filter catu daya besarnegatif).

• Garis kuning dihubungkan ke kutub negatif sekunder, dioda penyearah trafo (12V atau 24V) Kutub positif kapasitor filter (catu daya utama

• garis putih terhubung ke catu daya utama sekunder transformator 12V atau 24V (kapasitor filter negatif (sisi dingin):

• Garis hijau terhubung ke sisi catu daya modul C asli (9V-18V), dan catu daya IC mesin asli dan pemutusan sirkuit.

• Menurut tegangan keluaran untuk memilih pad yang sesuai, seperti yang ditunjukkan pada Gambar

• Setelah menyambungkan saluran, kami menyarankan: putuskan terlebih dahulu (cabut steker listrik utama.beban, sambungkan ke beban palsu (resistansi 10 ohm 20 watt), ukur voltase, periksa koreksi sebelum mesin uji daya.
