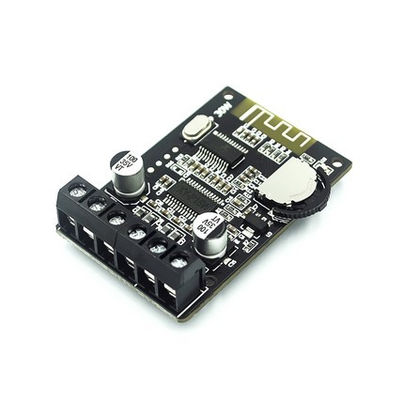

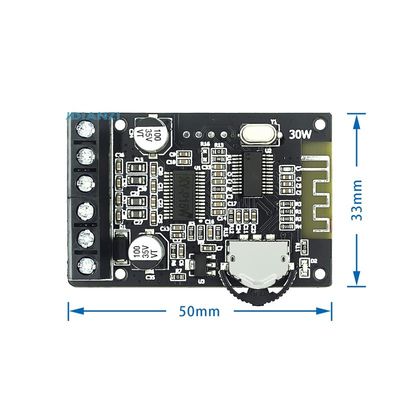

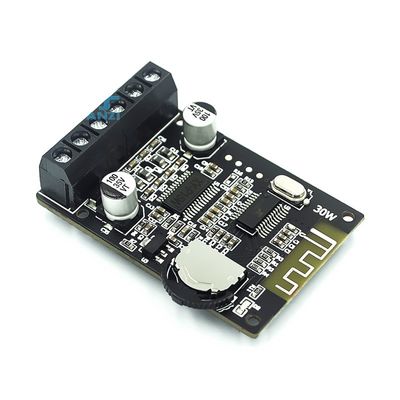

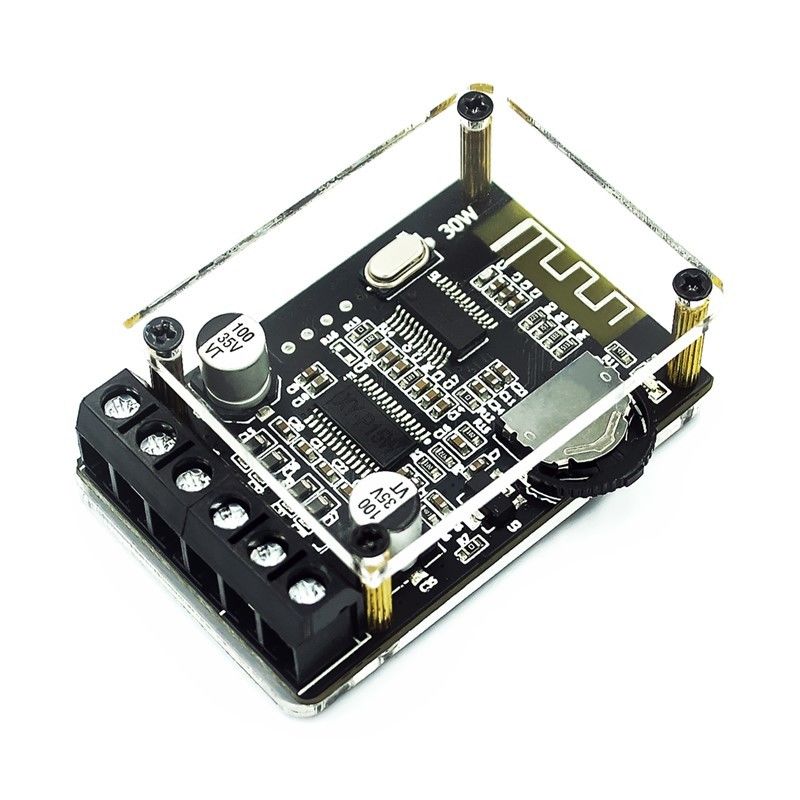

Papan Amplifier Daya Tinggi XY-P15W 10W 20W Dengan Bluetooth Stereo

• Nama produk: modul penguat daya digital biru-ooth
• Nomor produk : XY-P15W
• Tegangan Operasi: DC: 8 ~ 24V
• Versi biru-ooth: 5.0
• Jarak transmisi: 15 meter (terlihat dan tidak terhalang)
• jumlah saluran: Dua saluran (stereo)
• Daya keluaran (@1KHz)
• 16W*2 @12V 4Ω
• 10W*2 @12V 8Ω
• 15W*2 @16V 8Ω
• 20W*2 @20V 8Ω
• 30W*2 @24V 8Ω (memerlukan unit pendingin)
• Speaker adaptor (30W~150W)
• 4 ohm (catu daya 8~12V)
• 8 ohm (catu daya 8~24V)
• 16 ohm (catu daya 8~24V)
• mekanisme perlindungan modul
• Perlindungan polaritas terbalik daya
• Perlindungan sirkuit pendek
• Perlindungan panas berlebih yang dapat pulih sendiri

Catatan:

Untuk meningkatkan kinerja modul, disarankan untuk menambahkan heat sink ke chip penguat daya dalam skenario aplikasi lebih dari 20W*2

instruksi

• Setelah daya dihidupkan, indikator biru berkedip cepat dan memasuki mode biru;

• setelah "nada cepat" disiarkan, ia memasuki mode berpasangan dan menunggu untuk dipasangkan;

• Ponsel Bluetooth mencari "XY-P15W" (nama papan penguat daya), klik "XY-P15W" Sambungkan, setelah sambungan berhasil, "nada cepat" akan diputar, dan lampu indikator akan menyala dalam waktu lama, dan musik ponsel dapat diputar.

• Saat musik diputar, lampu indikator akan berkedip perlahan;setelah Bluetooth terputus, papan penguat daya siap untuk pemasangan berikutnya, "nada prompt" akan diputar dan kemudian masuk ke mode Pemasangan menunggu pemasangan.Koneksinya seperti gambar di bawah ini

Tindakan pencegahan untuk digunakan:

• Gunakan papan power amplifier sejauh mungkin dari sinyal WIFI (router)

• Tegangan catu daya yang disarankan adalah DC 8~24V.Jika melebihi 26V, chip akan terbakar.

• Catu daya tidak melebihi 12V saat dihubungkan ke speaker 4Ω, dan catu daya tidak melebihi 24V saat dihubungkan ke speaker 8Ω

• Arus catu daya disarankan lebih dari 2A.

• Daya kerja modul melebihi 20W*2, dan heat sink perlu ditambahkan.

• Kabel speaker tidak boleh terlalu panjang, dan pastikan ukurannya pas dalam jarak 1 meter.

• Perhatikan perlindungan elektrostatis.Sebelum menyentuh papan penguat daya, Anda perlu melepaskan listrik statis di tangan Anda untuk menghindari kerusakan chip oleh listrik statis.Chip blue-ooth lebih sensitif terhadap listrik statis.

• Disarankan untuk menyesuaikan daya pengenal speaker hingga 30W ke atas untuk menghindari speaker menjadi terlalu panas dan terbakar.
