TDA7297 Modul Audio Amplifier 15W+15W Saluran Ganda untuk Speaker Rak Buku

• Daya keluaran: 15W+15W
• jenis saluran: 2.0 stereo
• Masukan daya: DC 8-18V/2000mA
• Respon frekuensi: 20Hz-20 KHZ

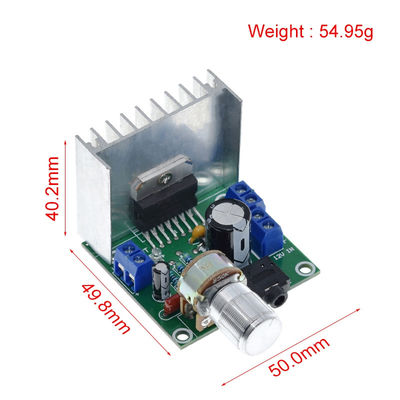

• Panjang: 52x Lebar: 48x Tinggi: 40mm.
• Berat: 55g
• Speaker yang cocok: speaker 4-8Ω10-80W3-8 inci
• Lingkup aplikasi:Speaker rak buku, TV CRT, radio, pemutar berdaya kecil, dll

Petunjuk Penggunaan:

• Hubungkan kotak suaraHubungkan kedua kabel di salah satu ujung kabel speaker ke port output audio pada papan amplifier daya.Speaker saluran kiri terhubung ke port LOUT pada papan amplifier daya, dan speaker saluran kanan terhubung ke port ROUT pada papan amplifier daya.Kutub positif disambung ke kutub + negatif disambung
• Hubungkan sumber audioMenggunakan kabel audio dengan colokan headphone stereo 3,5 mm di salah satu ujungnya, colokkan ke soket headphone stereo 3,5 pada papan amplifier daya dan sambungkan ujung colokan kabel audio lainnya ke sumber audio (misalnya komputer, ponsel, MP3, DVD)
• Hubungkan catu daya①.Menyambungkan adaptor daya Gunakan adaptor daya dengan output DC 12V2A atau lebih tinggi.Hubungkan jalur keluaran ke port 12V pada papan penguat daya dengan terminal positif terhubung ke port + dan terminal negatif terhubung ke port -.
• Hubungkan trafoGunakan trafo dengan output AC 12V2A ke atas.Hubungkan dua kabel keluaran transformator ke port 12V pada papan penguat daya.Karena trafo mengeluarkan daya AC, tidak ada kutub positif atau negatif.

Bermusik:

Pasang catu daya, papan penguat daya akan memasuki kondisi kerja, lampu indikator daya lampu biru;Anda dapat mengatur kenop volume sesuai keinginan Anda.

Rincian Produk:

• Kapasitor filter 2200uf diadopsi dalam catu daya untuk memberikan energi yang melimpah untuk penguat daya pasca tahap, sehingga suara penguat daya tidak akan lembut dalam kondisi dinamis yang besar.Bassnya melonjak bertenaga, bagian tengahnya jelas indah, treblenya jernih dan indah!
• Rangkaian keluaran BTL terdiri dari blok terintegrasi penguat daya TDA7297 ST asli, yang memiliki daya kuat!Speaker rak buku 6" mudah untuk ditekan, terdengar hangat dan penuh, mudah ditarik kembali, cocok untuk speaker kecil 2-6" dan speaker rak buku.3-30W dapat ditangani.
• Indikator daya LED biru, pemantauan status catu daya secara real-time.
• Input audio mengadopsi soket stereo universal 3.5mm.Pengguna dapat dengan mudah terhubung ke ponsel, komputer, MP3, iPad, dan perangkat terminal lainnya selama mereka menggunakan saluran colokan 3,5 ujung ganda.
• Input daya dan output audio semuanya menggunakan blok kabel, selama obeng melonggarkan sekrup di atas, lalu colokkan kabel ke dalam kabel, lalu kencangkan sekrup untuk melengkapi kabel, tidak perlu besi solder dapat dengan mudah diselesaikan.
