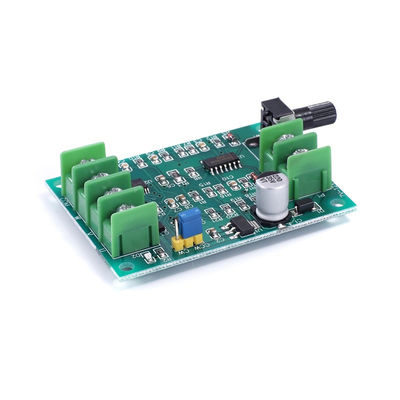

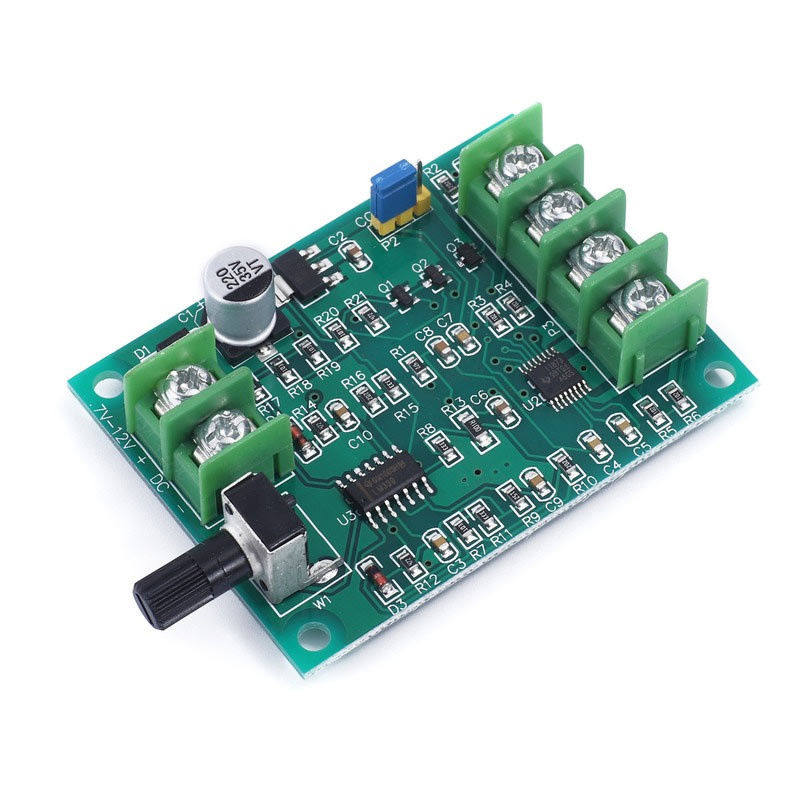

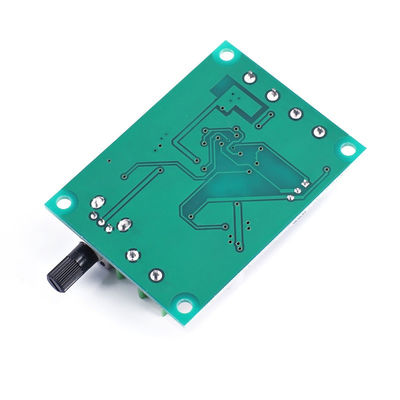

Papan Pengontrol Driver Pengendali Kecepatan Motor PWM Tanpa Sikat 5V 12V

papan penggerak motor DC tanpa sikat
Dulu, papan penggerak motor tanpa sikat yang dijual mudah terbakar chip penggeraknya jika kontak saluran motor buruk, saluran yang salah tersambung, beban terlalu besar, dan ujung keluaran mengalami hubungan pendek.Sekarang, papan penggerak yang ditingkatkan tidak akan membakar chip tidak peduli bagaimana motor terhubung ke jalur yang salah, bebannya terlalu besar, dan jalur motor mengalami hubungan pendek, sehingga Anda dapat mengoperasikannya dengan bebas.
Papan penggerak dapat menggerakkan motor tanpa sikat mikro 3-kawat atau 4-kawat seperti motor tanpa sikat hard disk dan motor tanpa sikat penggerak optik.
Papan penggerak memiliki perlindungan koneksi terbalik tegangan, perlindungan arus lebih dan perlindungan sirkuit pendek.Kabelnya sederhana dan mudah digunakan.
Harddisk dapat diputar dengan tegangan 7-12V.Semakin tinggi tegangannya, semakin cepat kecepatan putarannya, hingga sekitar 10.000 putaran.
Cara mengidentifikasi port umum motor 4 kabel: ukur keempat terminal masing-masing dengan roda resistansi *1 pada multimeter.Jika resistansi suatu terminal adalah yang terkecil dan sama dengan resistansi ketiga terminal lainnya, maka terminal tersebut adalah terminal kom, yaitu terminal bersama.Papan penggerak secara otomatis mengenali motor tanpa sikat 3 kawat atau 4 kawat, dan motor tanpa sikat 4 kawat juga dapat diputuskan dari jalur com.

[tegangan penggerak] DC: 7-12V
[Bekerja saat ini] ≤1.2A
[rentang pengaturan kecepatan] 0%-100%
[Kontrol inversi fase] Ya
[perlindungan koneksi terbalik tegangan] Ya
[perlindungan arus lebih] meliputi:
[perlindungan hubung singkat] Ya

Catatan: setelah perlindungan arus pendek pada papan penggerak tanpa sikat, lampu indikator daya padam.Pada saat ini, catu daya ke papan penggerak harus diputus, dan catu daya ke papan penggerak dapat disuplai setelah penyebab arus berlebih ditangani.Lampu indikator daya LED dapat bekerja normal bila menyala.
