Tempat asal:
Guangdong, Tiongkok
Nomor model:

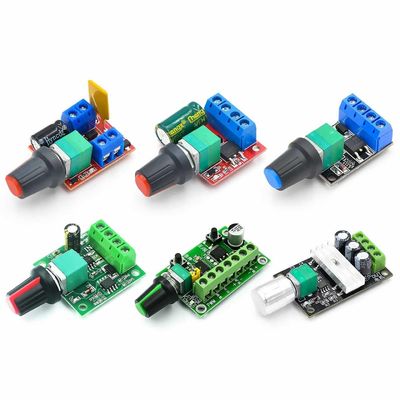

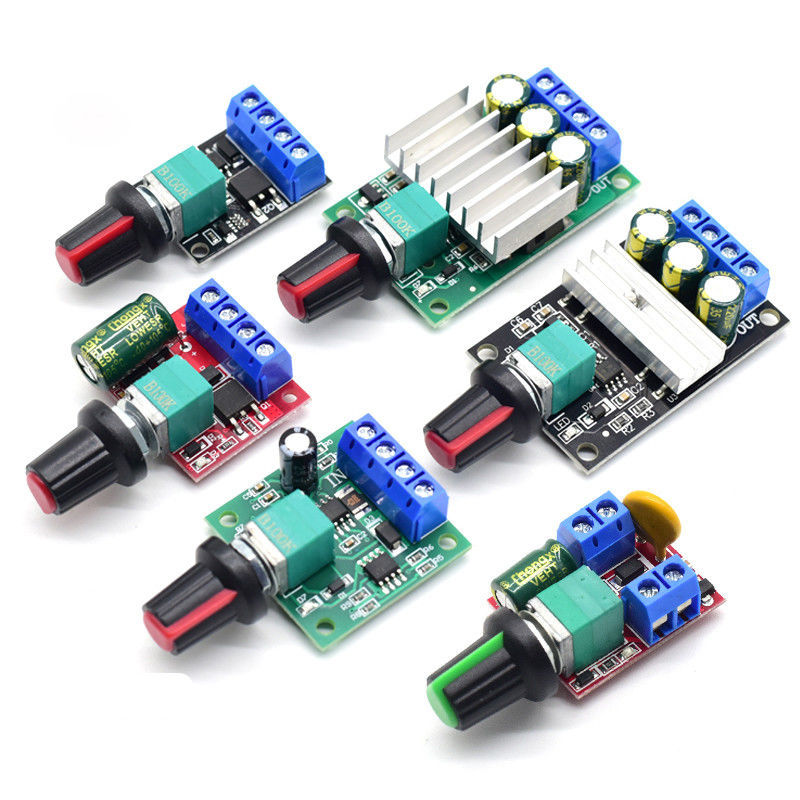

2A 3A 5A 10A
Fitur:
Pengontrol Kecepatan Motor DC 1803BK Baru ini memungkinkan pengontrolan arah motor DC menggunakan tegangan DC Modul Lebar Pulsa (PWM) dengan Siklus Tugas yang sepenuhnya disesuaikan produk dari 0% -100%.Dengan sekering pemulihan mandiri 2A dan lampu LED Power-On.Memungkinkan untuk memberikan arus kontinu sebesar 2A ke motor DC Anda atau beban DC lainnya.
Spesifikasi:
Tegangan suplai masukan: 1.8V-15VDC
Daya keluaran maksimal: 30W
Arus keluaran kontinu maksimal: 2A
Siklus Tugas dapat disesuaikan: 0% -100%

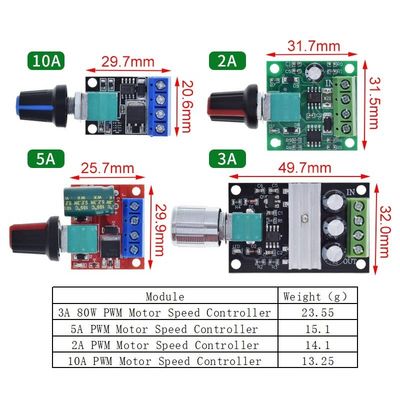

Ukuran: kira-kira 31,7*31,5*15mm
Berat bersih: kira-kira 14g
Catatan: Catu daya DC pengatur kecepatan motor DC, jangan dihubungkan langsung ke AC 220V rumah tangga.
Mohon maklumi perbedaan 1-3mm karena pengukuran manual.
Karena tampilan yang berbeda dan pencahayaan yang berbeda, gambar mungkin tidak mencerminkan warna asli barang.Terima kasih atas pengertian Anda.
Pengontrol Kecepatan Motor DC ini memungkinkan pengontrolan arah motor DC menggunakan tegangan DC Modul Lebar Pulsa (PWM) dengan Siklus Tugas yang dapat disesuaikan sepenuhnya dari 0% -100%.
Pengontrol kecepatan motor dapat dengan mudah memberikan arus kontinu 3A ke motor DC Anda atau beban DC lainnya.
Parameter teknis utama:
-Tegangan suplai masukan: 6V-28VDC
-Daya keluaran maksimum: 80W
Arus keluaran kontinu maksimum: 3A
- Siklus Tugas dapat disesuaikan: 5% -100%
Instruksi pengoperasian:
1. Hubungkan motor DC Anda (atau beban DC) ke terminal motor seperti yang ditunjukkan pada diagram pengkabelan.
2. Hubungkan tegangan 10V-36V DC ke sirkuit dan pastikan polaritas sambungan benar.Perhatikan bahwa tegangan yang diberikan ke motor akan menjadi tegangan suplai yang diberikan ke rangkaian.Disarankan untuk menambahkan sekering dengan nilai yang sesuai sejajar dengan suplai positif untuk melindungi sirkuit dari kemungkinan korsleting.
3. Sekarang Anda dapat mengontrol kecepatan motor melalui potensiometer.
Parameter produk:
Tegangan operasi: DC4.5V-35VArus keluaran: 0-5A
Daya keluaran: 90W (maks)
Arus diam: 7uA (siaga)
Siklus tugas PWM: 1% -100%
Frekuensi PWM: 20khz
Ukuran: 30mm x 25.7mm x 14mm (tanpa pegangan)
Tindakan pencegahan:
Input gubernur motor DC untuk DC, tidak dapat langsung dihubungkan ke AC (misalnya: 220V AC 220V), jika tidak maka akan terbakar!
Terminal positif dan negatif catu daya DC tidak dibalik. Jika tidak, gubernur dapat rusak.
Motornya bisa positif atau negatif.Bila arah pengoperasian dan ekspektasi tidak sesuai, Anda dapat mengatur arah urutan garis.
Sesuaikan kenop potensiometer untuk mengubah siklus kerja keluaran gubernur, kecepatan motor berubah.
