DC4-30V Meteran Tegangan dan Arus 10A 50A 100A Tenaga Mobil Sepeda Motor

M430 adalah alat ukur tegangan, arus dan daya.Itu hanya dapat mengukur dan menampilkan tegangan, arus, dan daya rangkaian yang diuji.Nilai yang ditampilkan dapat disesuaikan melalui resistansi yang dapat disesuaikan.Tegangan dan arus sebenarnya dari loop tidak berpengaruh.

Jangan gunakan tegangan tinggi di atas 30V saat menggunakan, jika tidak maka akan menyebabkan kerusakan tegangan lebih pada produk.

Produk kisaran 10A dilengkapi dengan resistor shunt, dan akan ada korsleting di ujung pengujian pengukuran arus searah.Selama meteran dihubungkan secara seri dengan beban sesuai diagram pengkabelan, maka dapat digunakan secara normal.

Tegangan Operasi:
Tegangan kerja instrumen adalah DC 4~30V, direkomendasikan 5~12V
Garis merah tipis adalah kutub positif dari catu daya yang berfungsi, dan garis hitam tipis adalah kutub negatif dari catu daya yang berfungsi, yang merupakan kesamaan dengan garis hitam tebal.
Saat menggunakan, batas tegangan yang terhubung ke kabel merah dan hitam tipis tidak boleh melebihi 30V, dan disarankan untuk menggunakan catu daya 12V

Rentang pengukuran:
Rentang pengukuran tegangan adalah 0~100V, mode tampilan di bawah 10V adalah 0,00V, tegangan dimulai pada 0,2V, dan rentang kesalahan ±1V.
Rentang pengukuran saat ini adalah 0~10A, arus dimulai pada 0,03A, dan kesalahannya adalah ±0,1A

Penyempurnaan tampilan voltase
Ini adalah tampilan penyesuaian halus, bukan penyesuaian utama, penyesuaiannya adalah tegangan tampilan, tetapi tegangan sebenarnya tidak dapat disesuaikan!

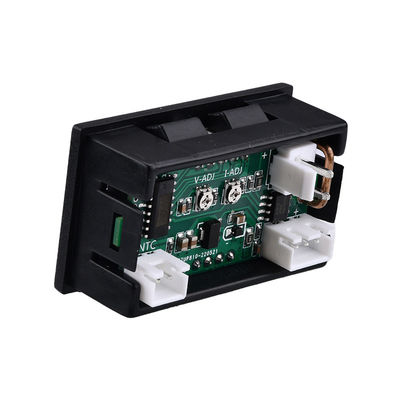

Temukan obeng pipih dan putar resistor bulat V-ADJ yang dapat disesuaikan untuk mengatur tegangan

Penyempurnaan tampilan saat ini
Ini adalah tampilan penyesuaian halus, bukan penyesuaian utama, penyesuaiannya adalah arus tampilan, tetapi arus sebenarnya tidak dapat disesuaikan!
Temukan obeng pipih dan putar resistor bulat A-ADJ yang dapat disesuaikan untuk menyempurnakan arus

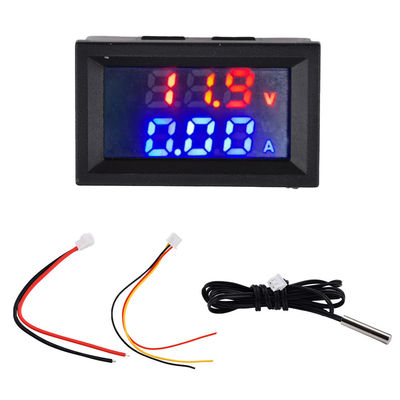

Kawat standar:
XH-2.54-3P kawat merah, hitam dan kuning (panjang total kawat tipis: 155mm)
Garis merah tipis: kutub positif catu daya yang berfungsi, tidak dapat terhubung ke catu daya di atas 30V
Kabel hitam tipis: kutub negatif dari catu daya yang berfungsi, dan kabel hitam tebal di lokasi konstruksi, tidak perlu dihubungkan saat berbagi catu daya
Garis kuning tipis: jalur uji tegangan, terhubung ke kutub positif catu daya rangkaian uji
VH-3.96-2P kawat merah dan hitam (panjang total kawat tebal: 165mm) kawat uji arus
Kabel merah tebal: kutub positif uji arus, yang dihubungkan ke kutub negatif beban.
Kabel hitam tebal: tes arus negatif, sambungkan ke daya negatif, sambungkan terlebih dahulu lalu lepaskan saat terputus

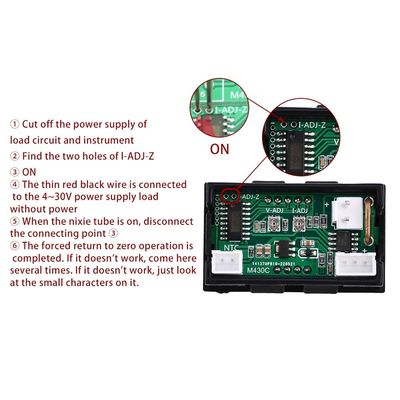

Arus tanpa beban tidak kembali ke metode pemrosesan nol:
Untuk zeroing tanpa beban, Anda perlu menyiapkan pinset runcing.Jangan memberi energi pada sirkuit beban.Matikan halus merah dan hitam.Masukkan pinset ke dalam dua lubang bundar di sebelah I-ADJ-Z, nyalakan pinset halus berwarna merah dan hitam, tunggu 5 detik, lalu lepas pinset., sehingga terpaksa menjadi nol, jika tidak, ulangi operasi tersebut beberapa kali.
