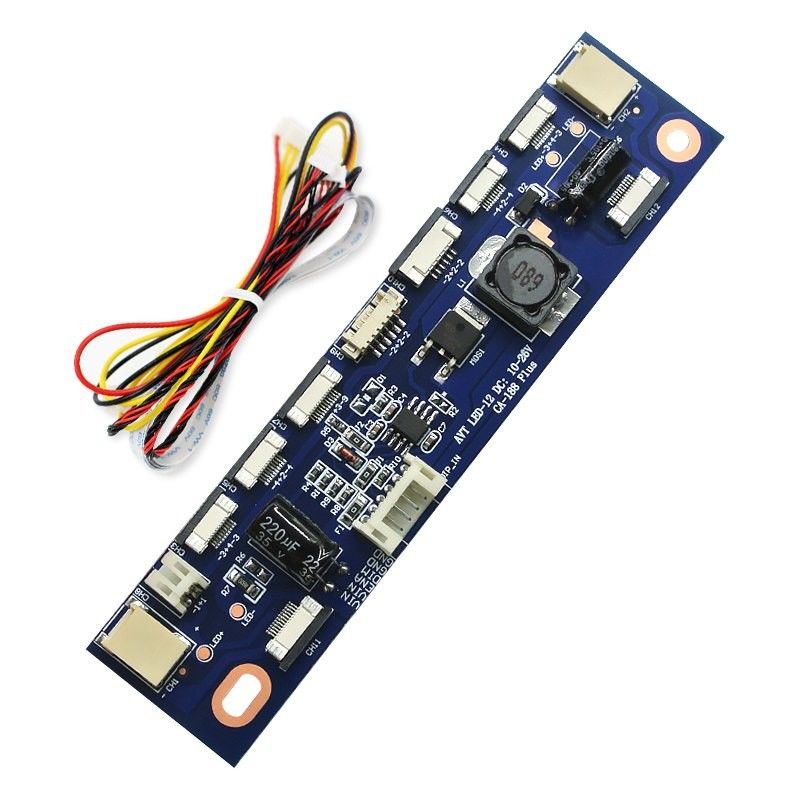

CA-188 Papan Driver Lampu Latar LED PADA Pengalihan Kontrol Kecerahan ADJ Sinyal

Modifikasi papan tekanan tinggi LED, instruksi penggantian

1: Hubungkan catu daya, kabel ground, dan sinyal switching yang diperlukan oleh papan booster ke papan booster LED universal Catu daya VCC ON sinyal switching ADJ Kontrol kecerahan Kabel ground GND (metode koneksi yang sama dengan papan tekanan tinggi LCD)

LED memiliki banyak keunggulan, seperti kecerahan yang baik, umur panjang, keamanan tegangan rendah, konsumsi daya rendah dan sebagainya...

Papan penguat LED ini, menetapkan berbagai definisi LED yang umum digunakan, definisi umum umum dari LED yang umum digunakan, adalah pilihan pertama bagi ahli pemeliharaan untuk menguji dan menyalakan lampu LED, mengadaptasi lampu LED, dan memodifikasi lampu LED dalam jumlah banyak.

Catatan: [Tidak termasuk sekelompok strip lampu solusi buck 3, 9V]

[Definisi yang didukung]

Antarmuka softbar 12pin tunggal dan ganda: -5+2-5;[Lampu tunggal dan ganda dapat dihubungkan]

Antarmuka softbar 10pin tunggal dan ganda: -3+4-3;[Lampu tunggal dan ganda dapat dihubungkan]

Antarmuka softbar 10pin tunggal dan ganda: -4+2-4;[Lampu tunggal dan ganda dapat dihubungkan]

Antarmuka softbar 12pin tunggal: +3-9;

Antarmuka 6 kabel yang umum digunakan: -2+2-2 (Samsung 6 kabel);

Antarmuka softbar 6-pin spesifikasi 1.0 yang umum digunakan: -2+2-2;

Antarmuka 2-pin umum: BH2.0

Antarmuka port kecil lampu standar umum: port kecil BH 3.5 [dapat dihubungkan ke lampu tunggal dan ganda]

• masukan Vol: 10-26V
• keluaran Vol: 18-60V
• didukung: panel 15 inci-27 inci
• Untuk: panel LED
• Mendukung 12 macam Definisi dengan 5 buah kabel

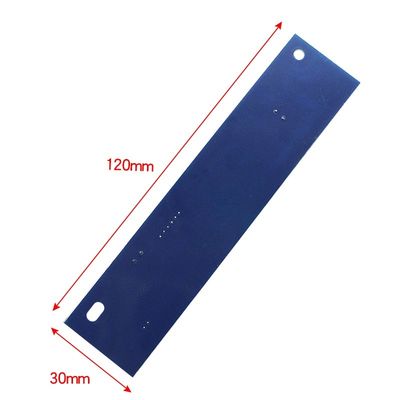

• Ukuran: 12x3cm
•
