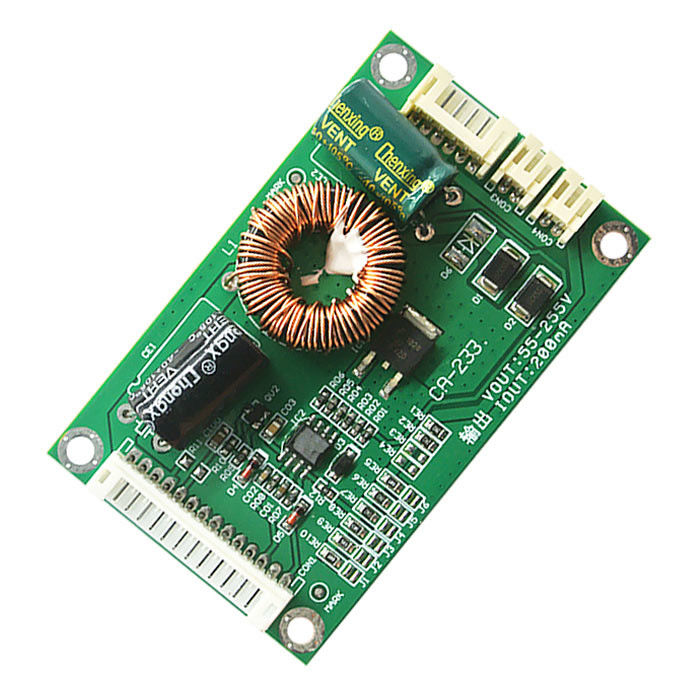

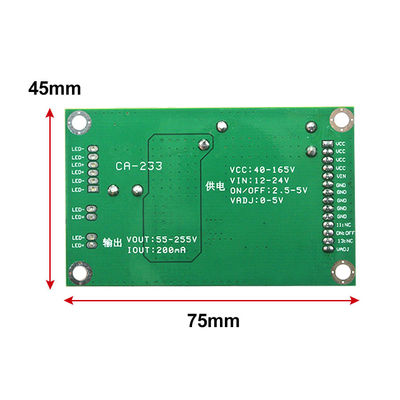

CA-233 Papan Driver Lampu Latar LED 55-255V keluaran arus konstan

CA-233 untuk TCL.Konka.Skyworth.Changhong.akal sehat.Haier dan sirkuit penggerak lampu latar tiga papan televisi merek lain
perbaikan atau perakitan TV.Tegangan masukan 40-165V, keluaran 55-255V.
Jika Anda tidak mengetahui tegangan yang diperlukan dari bilah lampu latar, silakan instal dari arus minimum (default 200MA) untuk mencoba,
kecerahan lampu latar tidak cukup lalu naikkan secara perlahan, jangan gunakan arus maksimum untuk menyalakan lampu latar, mudah terbakar
lampu atau papan penggerak.

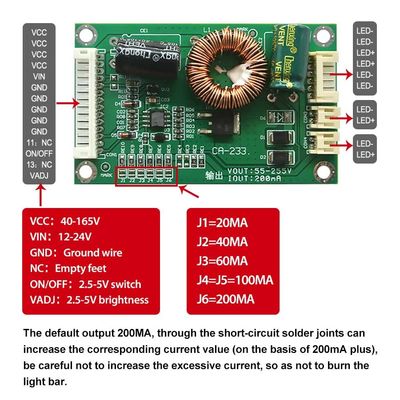

Petunjuk penyesuaian CA-233 saat ini:

J1 = 20mA
J2 = 40mA
J3 = 60mA
J4 = J5 = 100mA
J6 = 200mA

Menghubungkan instruksi:
1. Dalam perbaikan papan daya integral untuk lampu latar kapasitor filter tegangan positif ke VCC, kisaran tegangan antara 45v-165v.
2. Kemudian tegangan 12-24V ke VIN, tidak dapat dihubungkan ke tegangan tinggi lebih dari 45V.
3. Hubungkan ground listrik ke GND.
4. NC kosong, tidak tersambung.
5. Di papan daya asli untuk menemukan sinyal sakelar yang diterima ON / OFF, rentang referensi 2.5V-5V.
6. Sinyal peredupan mesin asli terhubung ke kaki VADJ, 5V adalah yang paling gelap, 0V adalah yang paling terang.

Output default 200mA, melalui sambungan solder hubung singkat dapat meningkatkan nilai arus yang sesuai (berdasarkan 200mA plus), berhati-hatilah untuk tidak meningkatkan arus yang berlebihan, agar tidak membakar bilah lampu.
Pada tegangan input: pelat arus konstan membutuhkan input tegangan 2 arah, VCC kemudian tegangan 40-165V, VIN kemudian tegangan 12-24V, hanya satu tegangan yang tidak akan meningkat.

Tip:penggerak papan listrik memperhatikan isolasi, listrik setelah listrik tidak boleh langsung dipasang pada setrika dan sejenisnya
bahan konduktif.Setelah catu daya, perhatikan pelepasan elektrolisis 400V (untuk menghindari sengatan listrik atau kerusakan).
Tubuh musim dingin statis kuat, jangan langsung menyentuh papan semikonduktor di papan sirkuit (Anda dapat mencuci tangan lalu menyentuh).
