| Nama merek: | creatall |
| Nomor Model: | ca-255 |
| MOQ: | 10 pcs |
| Price: | Bisa dinegosiasikan |
| Delivery Time: | 5-8 hari kerja |

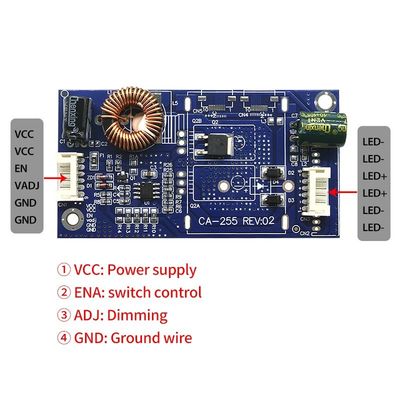

1. VCC: catu daya dan tegangan positif, tegangan rangkaian (Tegangan biasanya 12V atau 24V)
2. ON / OFF, ON, EN, ON_BL dll: saklar kaki, sinyal saklar kaki (kisaran tegangan antara 2.5V-5V)
3. PWM, PDIM, VDAJ, BL-PWM dkk: kaki yang dapat disesuaikan kecerahannya (Peredupan memiliki dua mode, satu dalam mode digital -PWM,
salah satunya adalah peredupan analog -DC
4. PWM disebut penyesuaian lebar pulsa, yang menghasilkan sinyal gelombang persegi panjang, frekuensi umumnya 200HZ-2KHZ,
amplitudo tegangan umumnya 3,3V, singkatan bahasa Inggris PDIM, Dim berarti "kecerahan".
Peredupan analog dilakukan dengan tegangan DC, biasanya ditransfer langsung ke kaki yang menyediakan tegangan DC 0V-5V untuk mengontrol kecerahan.
GND: ground (negatif)

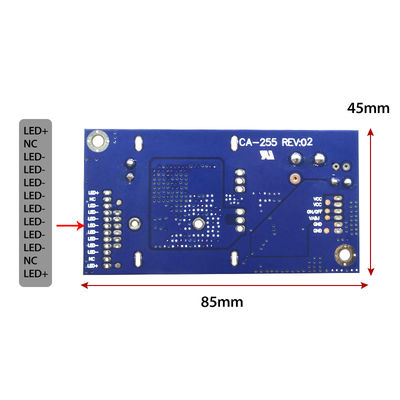

LED +: dioda pemancar cahaya (LED strip) Positif
LED-: dioda pemancar cahaya (strip LED) Negatif
