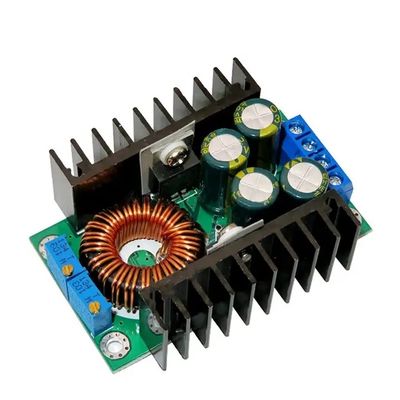

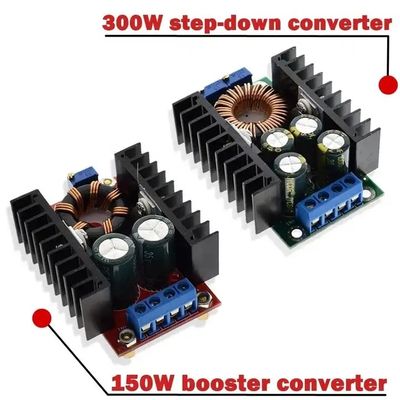

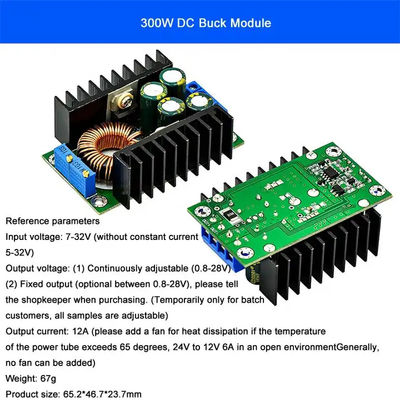

300w buck DC-dc:

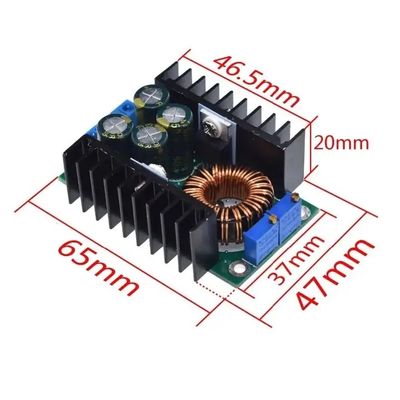

Dimensi: 65 (panjang) * 47 (lebar) * 23,5 (tinggi) mm
1. Sifat modul: Modul pengisian arus konstan step-down yang tidak terisolasi, modul tegangan konstan (CC CV)
2. Putar lampu arus: Nilai arus konstan * (0,1 ), memutar lampu arus dan nilai konstan linkage,seperti nilai arus konstan adalah 3A, memutar lampu arus diatur ke arus konstan adalah 0.1 kali (0.1 * 3A = 0,3A).
3Tekanan terendah: 1V
4. Input 24V output 12V 5A riak sekitar 50mV (Kecuali kebisingan)
5Perlindungan sirkuit pendek: Ya, arus konstan
6Perlindungan polaritas balik masukan: Tidak ada
7. Output mencegah aliran balik: Tidak ada
8- Kabel: terminal.
9Kecepatan respon dinamis: 5% 200uS
10. Potensiometer arah penyesuaian: searah jarum jam (peningkatan), searah jarum jam (penurunan), potentiometer ((CV) tertutup untuk tegangan masukan digunakan untuk mengatur tegangan,Potensiometer ((CC) tertutup untuk tegangan output digunakan untuk mengatur arus (CC)
11. suhu operasi: kelas industri (-40 ° C sampai + 85 ° C) (silakan perhatikan penggunaan sebenarnya suhu tabung daya, suhu tinggi panas diperkuat)
12. Indikator: indikator warna ganda, lampu indikator pengisian adalah merah, lampu hijau berarti penuh (Tidak ada beban adalah hijau)
13.Keakuratan arus konstan dan suhu: Pada uji yang sebenarnya, suhu modul dari 25 derajat
ke 60 derajat, perubahan nilai arus konstan kurang dari 5% (nilai arus konstan 5A)
14Perlindungan sirkuit pendek output: Ya,Arus konstan (nilai arus konstan pengaturan arus)
15. Input perlindungan reverse connect: NO
16. Output mencegah aliran terbalik: Tidak
17Metode kabel: blok terminal
Fitur:
1. arus lampu putar tetap adalah 0,1 kali nilai saat ini
( Digunakan untuk mengidentifikasi apakah baterai terisi penuh Saat mengisi daya).
2Dibuat dari IC acuan khusus dan resistor penginderaan arus presisi tinggi, membuktikan arus konstan yang lebih stabil, (ketika arus konstan 20 °C sampai 100 °C 1A, pergeseran suhu kurang dari 1%).Khususnya cocok untuk driver LED.
3. arus output tinggi, arus output maksimum dapat mencapai 8A.
4. Empat kapasitas frekuensi tinggi, dapat menurunkan output riak, meningkatkan stabilisasi kerja.
5. desain sink panas ganda. MOS Schottky dioda independent sink panas, yang dissipation panas yang baik, dan tidak akan mempengaruhi satu sama lain.
6Menggunakan ukuran besar Sendust Core dan kabel tembaga murni ganda, meningkatkan efisiensi kerja, mengurangi demam.
7. 3296 potensiometer multi-putaran, tegangan yang sangat akurat dan pengaturan arus, stabilitas yang baik.
8. lampu warna ganda, kondisi kerja menjadi jelas pada sekilas
9Tegangan dan arus dapat disesuaikan, efeknya bagus.
Aplikasi:
Sumber daya yang dapat disesuaikan (kekuatan 9A cukup besar), driver LED bertenaga tinggi, driver tampilan LED, pengisian baterai timah, pengisian baterai lithium, catu daya kendaraan,Pasokan daya laptop kendaraan (buck), catu daya diatur, catu daya sistem tegangan rendah, (seperti anak-anak Mobil mainan menggunakan baterai 12V untuk turun ke 6V), 24V ke 12V 9A, 12V ke 5V 9A, 24V ke 5V 9A, 24V ke 19V, 20V, dll,jadi memiliki aplikasi yang luas.
Pengisian baterai:
1Pastikan tegangan float baterai dan daya yang Anda butuhkan, serta tegangan input modul.
2Atur potensiometer tegangan konstan dan atur tegangan output sekitar 5V.
3. Gunakan multimeter dalam skala arus 10A untuk mengukur arus output sirkuit pendek dan menyesuaikan
Potensiometer arus untuk membuat arus output ke nilai arus pengisian yang diharapkan.
4Atur potensiometer tegangan konstan untuk membuat tegangan output mencapai tegangan terapung.
5- Terhubung ke baterai, coba isi.
(1,2,3, 4 langkah untuk menghubungkan input modul daya, output tanpa beban tidak menghubungkan baterai.)
Penggerak arus konstan LED:
1Pastikan arus operasi dan tegangan operasi maksimum dari LED yang Anda butuhkan untuk mengemudi.
2- Sesuaikan potensiometer tegangan konstan, sesuaikan tegangan output sekitar 5V.
3. Gunakan multimeter dalam skala arus 10A untuk mengukur arus output sirkuit pendek dan menyesuaikan arus
Potensiometer untuk memastikan arus keluar ke arus operasi LED yang diharapkan.
4- Atur potensiometer tegangan konstan untuk membuat tegangan output mencapai tegangan operasi LED maksimum.
5. Sambungkan LED, uji.
(1,2,3, 4 langkah untuk menghubungkan input modul daya, output No-load tidak menghubungkan LED.)

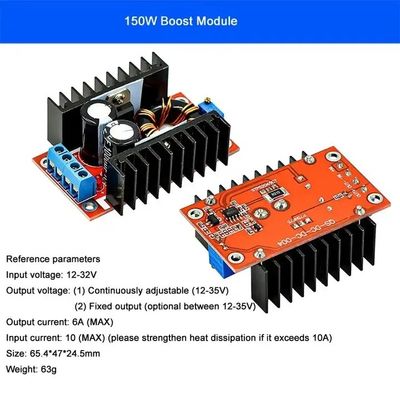

150w DC-DC boost:
Ukuran: 65 (panjang) * 47 (lebar) * 23,5 (tinggi) mm (tidak termasuk kolom tembaga)
100% Baru dan berkualitas tinggi DC-DC Boost Converter 10-32v ke 12-35v Step Up Charger Power Module 150W
Daya statis DC yang dapat disesuaikan Boost Voltage Regulator Converter Module 10-32V ke 12-35V Step Up 150W 6A
Tegangan masukan: DC 10-32 V
Tegangan output: DC 12-35 V ((Regular)
Arus Keluar: 6 A (MAX)
arus masuk: 10A (MAX)
Kekuatan output: pendinginan alami 100W (MAX), penguatan pendinginan 150W (MAX) Kekuatan nyata.
Efisiensi konversi: 94% (ketika Input 19V 2.5a Output 16V, Referensi)
Output ripple: 2% (MAX)
Suhu kerja: industri (40 ° C sampai + 85 ° C), suhu lingkungan, menang 40 derajat, baik tolong mengurangi daya untuk menggunakan, atau untuk meningkatkan pendinginan).
Suhu penuh beban: 45 derajat
Arus tanpa beban: 25mA tipikal
Regulasi tegangan: 0,5%
Pengaturan beban: 0,5%
Kecepatan respon dinamis: 200uS 5%
Perlindungan sirkuit pendek: Tidak Silakan memasang sekring atau sirkuit perlindungan di bagian input.
Input Reverse Protection: Tidak (silakan mematuhi perlindungan Reverse atau menghubungkan ikatan di bagian Input.)
Ukuran: 65 * 23 * 56,3 mm
Aplikasi:
1) DIY output adaptif catu daya mobil, Anda hanya perlu untuk menghubungkan 12V catu daya Anda ke input, Anda dapat secara bebas dan terus-menerus menyesuaikan tegangan output (14-35V),tapi tegangan output tidak bisa lebih rendah dari tegangan masukan. 2) Pasokan listrik notebook mobil. Masukan dihubungkan ke sumber daya 12V Anda, dan output disesuaikan dengan tegangan notebook Anda untuk bekerja.
3) Boost charger, Anda dapat menggunakan catu daya 12V untuk mengisi baterai yang lebih tinggi dari 12V, seperti baterai 24V. 4) Untuk memasok daya ke peralatan elektronik Anda,selama tegangan disesuaikan dengan tegangan yang Anda butuhkan dan arus tidak melebihi arus nominal5) Sumber daya dari tahap depan sistem, ketika Anda bekerja pada sebuah proyek dan masukan adalah 10-18V,dan papan sistem Anda membutuhkan sekitar 24V catu daya dan kekuatannya sangat besar, daya dari modul DC-DC biasa terlalu kecil, pilih modul kami, Anda dapat bekerja langsung pada mesin tanpa debugging, dan dengan mudah mencapai efisiensi tinggi dan dorongan daya tinggi.
