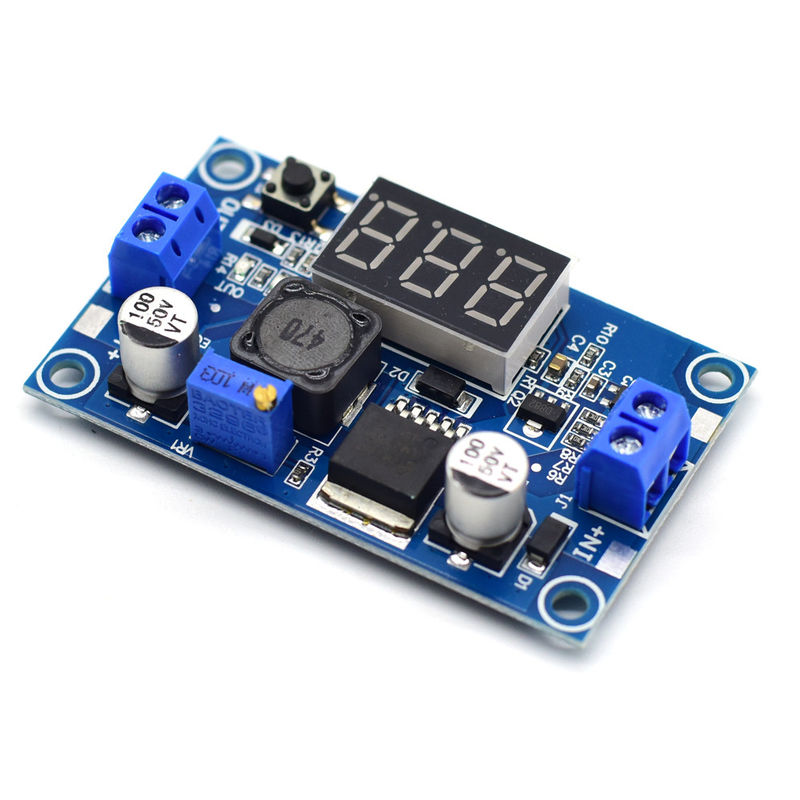

LM2596 DC-DC modul step-down disesuaikan dengan tampilan voltmeter dengan kalibrasi akurasi tegangan
Buat produk yang hemat biaya dari produk serupa, dan buat LM2596 dengan modul tampilan digital! ! !
Modul LM2596 di pasar tidak memiliki perlindungan output sirkuit pendek.dan kapasitas output saat ini kurang dari 1.8A. Modul ini menggunakan LM2596 asli, chip besar, permukaan matte, proteksi sirkuit pendek output, arus tinggi 3A.
Sorotan modul:
1Harga yang nyaman, desain yang cerdas dan ramah pengguna, dan hemat biaya!
2. On-board voltmeter, voltmeter dapat mengkalibrasi diri, tidak akan ada masalah dengan voltmeter!
Kinerja dan karakteristik modul:
● Dengan tampilan voltmeter dan voltmeter dapat dikalibrasi sendiri. Mikroprosesor tegangan yang lebih maju diadopsi, kesalahan voltmeter adalah ± 0,05V, dan kisaran 0 ~ 40V.(Untuk memastikan akurasi voltmeter, pastikan bahwa tegangan masukan di atas 4,5V)

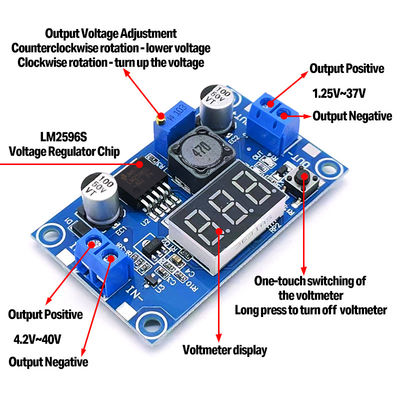

●Tekan tombol untuk beralih antara tegangan input atau output pengukuran, dan ada lampu indikator untuk menunjukkan tegangan mana yang sedang diukur, dan pengaturan disimpan,bahkan jika listrik dimatikan dan dihidupkan lagi.
●Voltmeter dapat dimatikan, dan dapat dengan mudah dilakukan dengan menekan tombol di sebelah kiri ketika tidak dibutuhkan.
●Dengan blok terminal, nyaman digunakan tanpa soldering iron, dan titik koneksi kawat las disediakan.
● Tegangan input adalah 4,0 ~ 40V. (Tegangan input harus lebih dari 1,5v lebih tinggi dari tegangan output)
● rentang tegangan output yang dapat disesuaikan 1.25V ~ 37V yang dapat disesuaikan secara terus menerus (tegangan input harus 1,5V lebih tinggi dari tegangan output)
●Arus keluaran adalah 3A, dan disarankan untuk menggunakannya dalam 2.0A. Arus tinggi diperlukan untuk memperkuat disipasi panas.
●Kekuatan output adalah 20W, silakan memperkuat disipasi panas jika melebihi 15W.
●Efisiensi konversi yang tinggi, rata-rata 88% (efisiensi terkait dengan perbedaan tegangan input, output, arus, dan tekanan)
●Dengan perlindungan koneksi terbalik, koneksi terbalik tidak akan terbakar
●Dengan fungsi perlindungan terhadap overheating dan perlindungan terhadap sirkuit pendek
● Ukuran 6*3,5*12cm (panjang*lebar*tinggi)
● Berat: 22 g
Rentang aplikasi:
Modul ini dapat digunakan di bidang step-down di mana tegangan input lebih tinggi dari tegangan output, seperti baterai, transformator daya, DIY power supply diatur diatur,Sumber daya listrik berbasis pena mobil 24V, peralatan industri turun, 12V ke 3.3V, 12V ke 5V, 24V ke 5V, 24V ke 12V, 36V ke 24V, dll.
Metode kalibrasi diri voltmeter internal:
1. Ketika voltmeter on-board menampilkan tegangan output, tekan dan tahan tombol di sebelah kanan selama 2 detik dan kemudian lepaskan.Voltmeter dan output tegangan indikator "OUT" akan berkedip secara bersamaan, dan mode pengaturan tegangan output akan dimasukkan; untuk alasan yang sama, tampilan pada voltmeter Saat memasukkan tegangan, tekan dan tahan tombol di sebelah kanan selama 2 detik dan kemudian lepaskan,voltmeter dan indikator tegangan input "IN" akan berkedip secara bersamaan, dan mode pengaturan tegangan input akan dimasukkan pada saat ini;
2Ketuk tombol kanan untuk meningkatkan tegangan dengan satu unit, dan ketuk tombol kiri untuk menurunkan tegangan dengan satu unit; karena
nilai tegangan dari unit kurang dari 0,1V, Anda perlu menekan 1-5 kali untuk melihat voltmeter diubah oleh 0,1V, spesifik
jumlah penekanan tombol berturut-turut tergantung pada nilai tegangan yang saat ini ditampilkan. Semakin tinggi tegangan yang saat ini ditampilkan, semakin sedikit jumlah kali untuk menekan;
3Setelah penyesuaian tegangan selesai, tekan dan tahan tombol kanan selama 2 detik dan lepaskan.dan semua pengaturan parameter akan disimpan secara otomatis setelah mati.
Catatan: Dengan metode penyesuaian ini, Anda hanya perlu mengkalibrasi nilai tegangan yang dapat diperoleh pada seluruh rentang tegangan sekali.
