CA-901 LCD TV DC Sampling Switching Power Supply Module SSH7N90 TV ICs Deskripsi

Gambar besar : CA-901 LCD TV DC Sampling Switching Power Supply Module SSH7N90 TV ICs Deskripsi

Detail produk:

Tempat asal:	Guangdong, Cina
Nama merek:	creatall
Nomor model:	CA-901

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10 Set
Harga:	$0.94/sets 10-99 sets

Kontak

CA-901 LCD TV DC Sampling Switching Power Supply Module SSH7N90 TV ICs Deskripsi

Deskripsi

Tipe pemasangan:	Standar	Deskripsi:	modul daya stwich
Jenis LED:	CA-901	Nama produk:	papan modul catu daya
Ukuran:	342717mm	Warna:	Gambar
Input:	300V	Output:	12v/24v
Menyoroti:	DC Sampling Switching Power Supply Module , LCD TV Power Supply Module , IC TV SSH7N90

Hubungi Kami

Deskripsi Produk

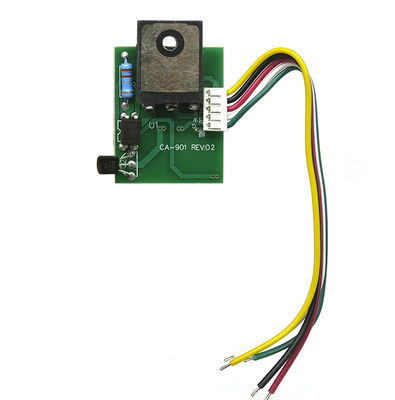

CA-901 LCD TV switching power supply module DC sampling SSH7N90 LCD TV power supply module board

Modul catu daya TV LCD
Berdasarkan kebutuhan pelanggan dan rekomendasi, kami telah merancang kinerja tinggi, konsumsi daya rendah, ukuran kecil,
rentang tegangan yang luas, mudah dipasang, cocok untuk tegangan keluaran flyback dari 12V 24V daya LCD TV. Modul ini digunakan dalam 46 inci LCD TV,Gagal daya LCD atau catu daya beralih bertenaga tinggi

Pertama, modul CA-901 REV: 01 fitur utama:
1: pengambilan sampel DC dan umpan balik regulator TL431, sehingga memiliki kinerja regulator yang baik.

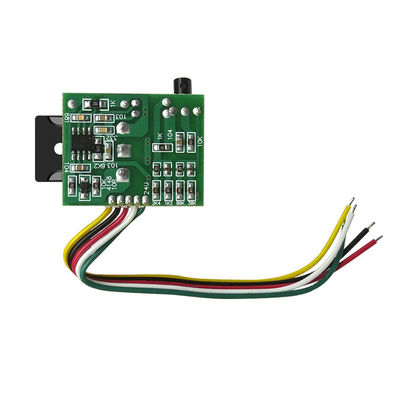

2: Modul ini menggunakan 12V 24V output selektif, hanya perlu menghubungkan pad yang sesuai, Anda dapat output 12V atau 24V
3: Desain rasional, mudah dipasang (Gambar 1), hanya sesuai dengan diagram, sesuai dengan daya output yang dibutuhkan untuk
menghubungkan pad yang sesuai di atasnya (module pasokan listrik pabrik 24V)

Dua instruksi pemasangan:
1: Lepaskan saklar daya asli atau modul tebal, modul yang terpasang dengan kuat di sink panas asli.
2: Periksa sirkuit anti puncak penyerapan adalah normal, transformer beban sekunder adalah sirkuit pendek.
3: Modul yang terhubung ke garis merah dari titik pengelasan kutub Power Switch C asli (kutub FET D, model asli untuk kekuatan kutub C).
4: garis hitam yang terhubung ke medan geotermal (filtre kondensator pasokan daya besar negatif).
5: Garis kuning terhubung ke kutub negatif dari dioda rectifier sekunder dari trafo (12V atau 24V) kutub positif dari filter kondensator (sumber daya utama)
6: garis hijau yang terhubung ke transformer sekunder sumber daya utama 12V atau 24V (filter kondensator negatif (sisi dingin)
7: garis putih yang terhubung ke sisi sumber daya IC modul asli (9V-18V), dan sumber daya IC mesin asli dan pemutusan sirkuit.
8: Menurut tegangan output untuk memilih pad yang sesuai, seperti yang ditunjukkan pada Gambar 2
9: Setelah menghubungkan jalur, kami sarankan: pertama lepaskan (menghapus colokan listrik utama) beban, terhubung ke beban palsu (10 ohm 20 watt resistance),
