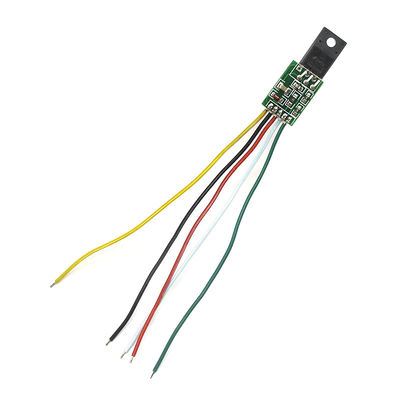

Merek: CREATALL
Model: CA-888
Ukuran: 19,5*13,5mm
Penggunaan: untuk memecahkan masalah pemeliharaan catu daya monitor LCD 15-21 inci kerusakan papan daya LCD sebagian besar.kerusakan resistor sampling adalah yang paling umum, karena berbagai model komponen,sering karena tidak ada suku cadang yang sama,dan tidak dapat diperbaiki.Seharusnya sebagian besar kebutuhan pelanggan untuk mengembangkan teman dari modul pasokan listrik LCD umum.
Modul ini memiliki: kabel sederhana, mudah dipasang, menghemat waktu, meningkatkan tingkat keberhasilan pemeliharaan dan sebagainya.Masalah pemeliharaan teman mungkin ingin mempertimbangkan pengembangan ini di bawah modul pasokan listrik universal.

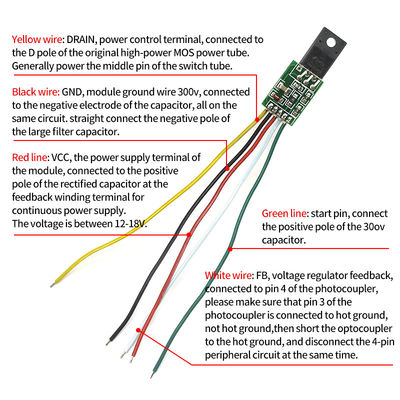

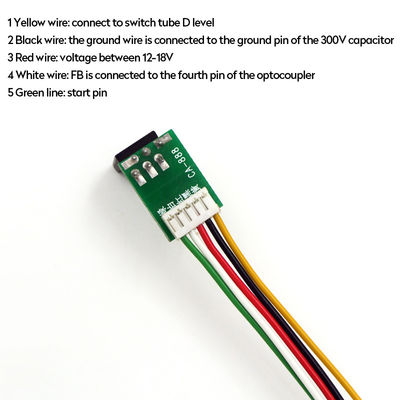

Kedua, definisi pin
1 kaki garis kuning: DRAIN, sisi kontrol daya, kemudian sumber daya MOS bertenaga tinggi asli D-kutub.
2 kaki garis hitam atau garis bubuk: GND, modul tanah 300v, kemudian kondensator negatif, garis yang sama bisa.Secara langsung terhubung ke filter besar kondensator negatif
3 kaki garis merah: VCC, sisi modul catu daya, kemudian umpan balik terminal pengukur kondensor setelah positif, catu daya terus menerus, tegangan antara 12-18V.
4 kaki garis putih: FB, umpan balik tegangan, kemudian optocoupler 4 kaki, silakan periksa optocoupler 3 kaki panas, tidak panas, kemudian menempatkan optocoupler pendek ke tanah panas,sementara sirkuit periferal 4-pin terputus.
5 kaki garis hijau: start start pin, kemudian +300 v kondensator positif
Pelanggan harus optimis tentang metode koneksi tertentu setelah modifikasi, tidak secara membabi buta akses acak.Tidak dapat membaca lebih dari perbandingan berikut untuk melihat beberapa kali!
Ketiga: Penggunaan
1. Hapus chip sumber daya asli pada papan (biasanya 8 kaki), dan saklar (mos tabung)
2. Periksa kapasitor 300v, serta kapasitansi sisi beban paket tidak ada drum, masalah pada yang pertama
Penggantian
3Periksa sisi beban tidak ada sirkuit pendek, papan iklan, papan tegangan tinggi
4. Sambungkan modul ke jalur yang sesuai, dan periksa dengan hati-hati bahwa tidak ada yang salah, jika salah dapat menyebabkan modul meledak
5. dipasang di lokasi asli radiator, perhatikan isolasi, tidak sirkuit pendek
6. daya, voltase pengukuran tidak output, tidak ada output, kemudian memeriksa penyebabnya
