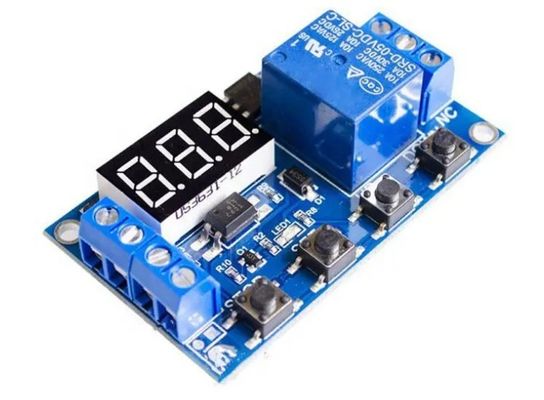

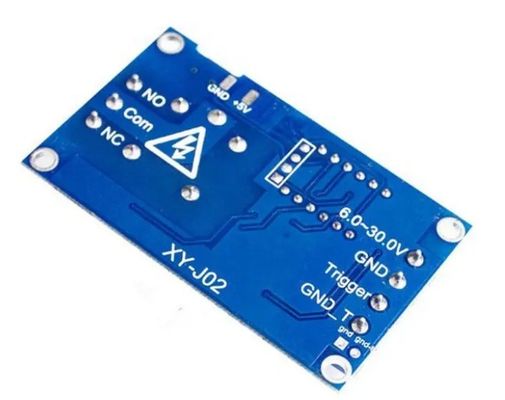

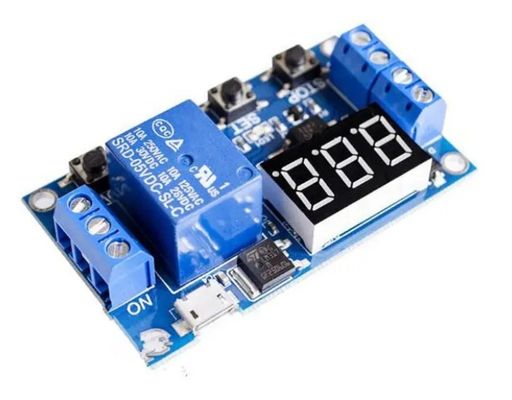

original One relay module, delay power off, disconnect, trigger delay, cycle timing circuit switch, dengan USB One relay module, delay power off, disconnect, trigger delay,Switch sirkuit waktu siklus 0.1 detik (minimal) ~ 999 menit (maksimal) dapat disesuaikan terus-menerus Produk ini mudah digunakan dan kuat, tetapi pembeli silakan membaca instruksi operasi produk ini secara rinci.Ini adalah produk yang sangat praktis. Sorotan modul: 1. catu daya tegangan lebar (6 ~ 30V) mendukung micro USB 5.0V catu daya, yang sangat nyaman untuk digunakan; 2. antarmuka yang jelas dan sederhana, kuat,mudah dipahami, dan hampir memenuhi semua kebutuhan Anda; 3. Ada kunci fungsi darurat berhenti (kunci STOP), dengan perlindungan koneksi terbalik, koneksi terbalik tidak terbakar; 4. Tambah mode tidur, setelah mengaktifkannya,tanpa operasi dalam waktu 5 menit, secara otomatis mematikan tampilan; tombol apa pun untuk bangun;parameter ini independen satu sama lain dan disimpan secara terpisah; 6. Semua parameter pengaturan disimpan secara otomatis setelah mati. Mode operasi: P1: Setelah sinyal dipicu, relay dihidupkan untuk waktu OP dan kemudian dimatikan; selama waktu OP,operasi berikut P1.1: Sinyal tidak valid ketika dipicu lagi P1.2: Sinyal dipicu lagi untuk waktu ulang P1.3: Sinyal memicu reset lagi, relay terputus, dan waktu berhenti; P-2: Berikan sinyal pemicu, setelah relay dimatikan untuk waktu CL, relay dihidupkan untuk waktu OP,Setelah waktu selesai, relay dimatikan; P3.1: Berikan sinyal pemicu, setelah relay dihidupkan untuk waktu OP, relay akan terputus untuk waktu CL, dan kemudian siklus tindakan di atas, memberikan sinyal lagi dalam siklus,Relay akan terputus, dan stop timing; jumlah siklus (LOP) dapat diatur; P3.2: Tidak perlu untuk memicu sinyal setelah menyalakan, waktu OP ketika relay menyala, dan waktu CL ketika relay dimatikan, tindakan di atas berputar; jumlah siklus (LOP) dapat diatur; P-4:Jika ada sinyal pemicu, timer dibersihkan dan relay tetap menyala; ketika sinyal menghilang, relay diputus setelah waktu operasi; selama waktu,Ada sinyal lain., dan timer dibersihkan; Parameter produk: 1: Tegangan kerja: 6-30V dukungan micro USB 5.0V catu daya 2: Sumber sinyal pemicu: pemicu tingkat tinggi (3.0V-24V) Tanah sinyal dan tanah sistem tidak berada di tanah yang sama untuk meningkatkan kemampuan anti-interferensi dari sistem (juga dapat disingkat ke tanah umum) 3: Kapasitas output: dapat mengontrol peralatan dalam DC 30v 5A atau AC 220v 5A 4: Arus tenang: 20mA Arus kerja: 50mA 5: Masa pakai: lebih dari 100.000 kali; suhu kerja: -40 ≈ 85 ° C; ukuran:6.2*3.8*1.7cm 6: Dengan isolasi optocoupler, kemampuan anti-interferensi yang ditingkatkan, papan sirkuit kelas industri, mengatur parameter selamanya setelah mematikan memori.Output relay adalah kontak pasif, output tidak terisi, yang mengontrol fungsi on-off dari sebuah jalur.
Rentang waktu 0,1 detik (minimal) ~ 999 menit (maksimal) dapat disesuaikan secara terus menerus Cara memilih rentang waktu: Setelah mengatur nilai parameter di antarmuka pemilihan mode,Tekan tombol STOP untuk memilih rentang waktu; XXX. Titik desimal berada di tempat satuan, rentang waktu: 1 detik hingga 999 detik XX.X Titik desimal berada di tempat sepuluh, rentang waktu: 0,1 detik hingga 99,9 detik X.X.X.Semua titik desimal menyala, rentang waktu: 1 menit sampai 999 menit Misalnya, jika Anda ingin mengatur OP ke 3,2 detik, pindahkan titik desimal ke tempat kesepuluh, dan tabung digital akan menampilkan 03.2 Deskripsi parameter: OP pada waktu, waktu off CL, waktu siklus LOP (1 ¢ 999 kali, "---" mewakili siklus tak terbatas) Parameter ini independen satu sama lain, tetapi semua mode berbagi parameter ini.ketika on-time OP diatur menjadi 5 detik di P1.1, dan pengguna ingin beralih ke mode P1.2, kemudian masukkan P1.2 untuk mengatur parameter yang sesuai, OP Ini juga akan 5 detik; Pada antarmuka utama (tampilan 000), tekan tombol SET,OP (CL), LOP) dan waktu yang sesuai XXX akan ditampilkan; Jika hanya ada OP (seperti mode P1.1, P1.2, P1.3) waktu dalam mode, maka menekan tombol SET hanya akan menampilkan OP dan waktu yang sesuai; Jika ada OP, CL, LOP dalam mode (seperti mode P3.1, P3.2), menekan tombol SET akan menampilkan OP dan waktu yang sesuai, CL dan waktu yang sesuai, LOP dan waktu yang sesuai; Setelah mengatur mode,Anda dapat dengan mudah melihat parameter yang ditetapkan dalam mode saat ini dengan menekan tombol SET pada antarmuka utama, yang sangat nyaman! Cara mengatur parameter 1. Pertama menentukan mode kerja relay; 2. Menurut mode kerja relay,di antarmuka utama (ketika modul dihidupkan), akan berkedip mode kerja saat ini (default mode P1.1), dan kemudian masuk ke antarmuka utama) "Long tekan tombol SET selama 2 detik dan kemudian lepaskandan pilih mode yang akan diatur dengan menekan tombol UP dan DOWN (P1.1~P-4); 3. Setelah memilih mode yang akan diatur (misalnya, P3.2), tekan tombol SET untuk mengatur parameter yang sesuai.CL off time, waktu siklus LOP ("-- -" mewakili siklus tak terbatas)), menyesuaikan nilai parameter melalui UP dan DOWN,mendukung long press (peningkatan atau penurunan yang cepat) dan short press (peningkatan atau penurunan sebesar 1 unit)Setelah menetapkan nilai parameter, tekan tombol STOP Untuk memilih posisi titik desimal, pilih rentang waktu (waktu yang sesuai 0,1 detik hingga 999 menit);Tekan tombol SET untuk mengatur parameter berikutnya dari mode saat ini, prosesnya sama seperti di atas; 4. Setelah mengatur parameter mode yang dipilih, tekan dan tahan tombol SET selama 2 detik dan lepaskan.dan kemudian kembali ke antarmuka utama. Pengaturan parameter berhasil, sangat sederhana! Antarmuka utama: "000" (tidak ada titik desimal) ditampilkan ketika relay tidak bekerja, dan ada titik desimal ketika relay bekerja,yang sangat jelas! Mode pilihan antarmuka: Tekan panjang tombol SET untuk masuk, setelah pengaturan selesai, tekan panjang tombol SET untuk keluar dan kembali ke antarmuka utama, sangat sederhana!
Ekspansi fungsi tombol STOP: Relay mode aktif: 1. ON: Relay diizinkan untuk melakukan selama OP konduksi; 2. OFF: Relay dilarang untuk melakukan dan selalu mati;Tekan tombol STOP pada antarmuka utama untuk beralih antara ON dan OFF, keadaan saat ini akan berkedip, dan kemudian kembali ke antarmuka utama. (Fungsi ini adalah fungsi darurat berhenti, satu tombol untuk membuka dan menutup relay) Mode tidur: 1.Dalam waktu lima menit, tanpa operasi apapun, tabung digital secara otomatis mematikan tampilan, dan program berjalan secara normal;Tekan dan tahan tombol STOP selama 2 detik dan kemudian lepaskan untuk beralih antara C-P dan O-d negara. Status saat ini akan berkedip, dan kemudian kembali ke antarmuka utama.
