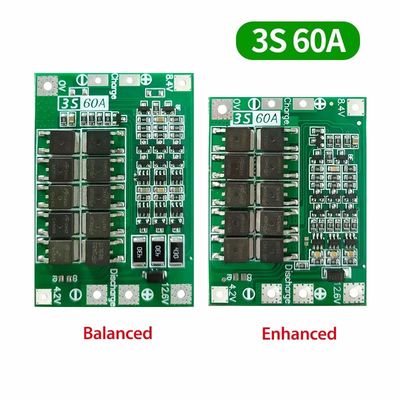

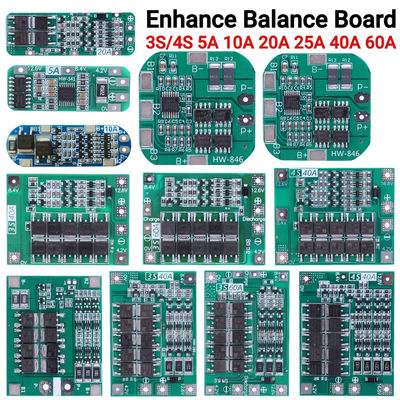

11.1V12.6V14.8V16.8V Enhance Balance BMS For Drill Motor Lithium Battery Charger Protection Board 3S 4S 40A 60A

Deskripsi produk:

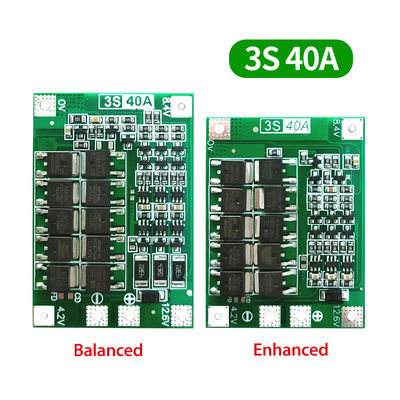

Papan perlindungan baterai lithium 12,6V 40A 3 senar

• Tegangan pengisian: DC 12,6V ~ 13,6V
• Arus pelepasan terus menerus: 40A maksimum (jika lingkungan disipasi panas tidak baik, silakan kurangi arus beban)
• Listrik pengisian terus menerus: hingga 20A
• Saldo Versi ukuran: 41x61x4mm
• Ukuran Versi Enhance: 41x55x4mm
• Pilihan yang berlaku: berlaku untuk tegangan nominal 3,7V, baterai lithium 4,2V yang terisi penuh (termasuk 18650, 26650, baterai lithium polimer), dapat dibor di bawah 170W

Catatan:

• Untuk berhasil memulai bor membutuhkan 3 baterai daya 10C-20C, atau 6 baterai daya 5C-10C (merekomendasikan model baterai daya: sony vtc4, vtc4A, vtc5A, vtc6) kabel OV dan 12,6V,menggunakan kawat tembaga 3 milimeter persegi atau lebih (lempeng nikel tidak dapat digunakan)
• Hubungkan 0V, 4.2V, 8.4V, 12.6V sesuai dengan diagram. Jangan menyentuh komponen pada papan saat menyolder kawat. Jangan sengaja melakukan sirkuit pendek.
• Saat menyolder baterai untuk pertama kalinya atau saat pengisian sedang berlangsung, selama baterai tunggal melebihi 4,2V, resistor "430" akan memanaskan dan melepaskan (pengisian hingga sekitar 4,2V).19V untuk menghentikan pemanasan)Jika resistor "430" sangat panas, periksa apakah jalur yang salah terhubung.

Persiapan perangkat keras:

Persiapkan 3S 12.6V 40A lithium baterai modul perlindungan, baterai, catu daya, daya tinggi beban resistor

Gambar di bawah ini menunjukkan diagram debit modul. Baterai terdiri dari 3 senar. Baterai yang terhubung perlu memenuhi arus debit 40A.Hal ini dapat direalisasikan dengan paralel baterai atau membeli baterai dengan arus debit yang besarMisalnya, jika baterai adalah 2000mAH dan kali lipat debit adalah 10C, maka hanya 3 string dari 2 diperlukan dan arus debit adalah 40A.

Gambar di bawah ini menunjukkan diagram pengisian baterai. Tegangan pengisian adalah DC12.6V ~ 13.6V. Arus pengisian tergantung pada baterai yang terhubung, dan maksimum tidak lebih dari 20A.Modul memiliki jalur pengisian yang seimbang, dan fungsi pemerataan hanya bekerja ketika kinerja baterai tidak jauh berbeda.

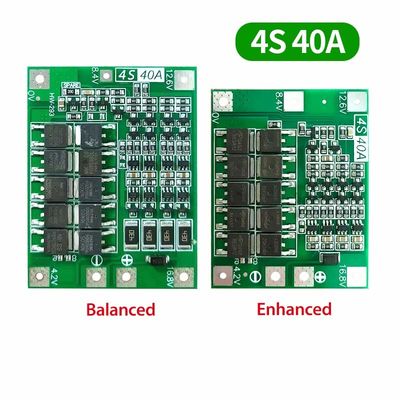

4 string 14.8V 16.8V 40A baterai lithium papan perlindungan

• Tegangan pengisian: DC 16,8V ~ 17V
• Arus pelepasan terus menerus: 40A maksimum (jika lingkungan disipasi panas tidak baik, silakan kurangi arus beban)
• Listrik pengisian terus menerus: hingga 20A
• Saldo Versi ukuran: 45x60x4mm
• Ukuran Versi Enhance: 44x55x4mm
• Pilihan yang berlaku: berlaku untuk tegangan nominal 3,7V, baterai lithium 4,2V yang terisi penuh (termasuk 18650, 26650, baterai lithium polimer), dapat dibor di bawah 170W

Catatan:

• Untuk memulai latihan dengan sukses membutuhkan tiga baterai daya 15C-20C, atau enam baterai daya 10C-15C (biasa 18650 tidak dapat memulai latihan!!).
• ketat sesuai dengan peta kabel 0V, 4.2V, 8.4V, 12.6V, 16.8V, tidak sengaja sirkuit pendek.
• Ketika beban motor sikat digunakan, cobalah untuk menghubungkan kondensator non-polar (tahan tegangan di atas 25V,kapasitas 10uF-100uF) ke terminal positif dan negatif motor untuk mencegah lonjakan terbalik dari motor/ Pecahkan tabung MOS.
• 4 kelompok baterai dalam seri, pastikan bahwa tegangan dari setiap kelompok baterai, jika tidak sama, silakan isi setiap baterai secara terpisah dan kemudian gunakan dalam seri.tegangan turun lebih cepat baterai bahwa kelompok adalah baterai yang buruk.

Gambar di bawah ini menunjukkan diagram debit modul. Baterai memiliki 4 senar. Baterai yang terhubung harus memenuhi arus debit 40A.Hal ini dapat direalisasikan dengan paralel baterai atau membeli baterai dengan arus debit yang besar. Misalnya baterai 2000mAH, debit ganda 10C, maka hanya perlu 4 seri 2 dan arus maksimum dapat mencapai debit arus 40A, stabil debit membutuhkan 4 senar 4 dan dapat,dan perlu memperhatikan disipasi panas, daya baterai pembuangan akan turun dengan cepat.

Gambar di bawah ini menunjukkan diagram pengisian baterai, 4 seri baterai, pengisian penuh yang sebenarnya, tegangan 16,8V, tegangan pengisian DC17V-18V, pengisian arus tergantung pada baterai yang terhubung,maksimum tidak lebih dari 20A.
