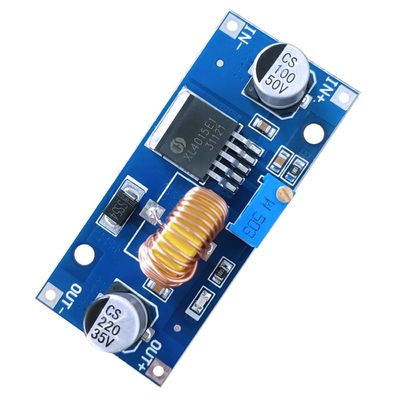

Kinerja dan karakteristik modul:
Sifat modul: Modul step-down yang tidak terisolasi (BUCK)Tegangan input: 4-38V (Input silahkan coba tidak melebihi 38V)
Tegangan keluar:1.25-36V tetap diatur
Arus keluaran: 0-5A, direkomendasikan untuk digunakan dalam 4,5A
Kekuatan output: Direkomendasikan untuk digunakan dalam 75W.
Suhu operasi: -40 ~ + 85 derajat
Frekuensi operasi: 180KHz
Efisiensi konversi: hingga 96% (efisiensi terkait dengan
input, output tegangan, arus dan tekanan diferensial)
Tingkat penyesuaian beban: S (I) ≤0,8%
Tingkat penyesuaian tegangan: S (u) ≤0,8%

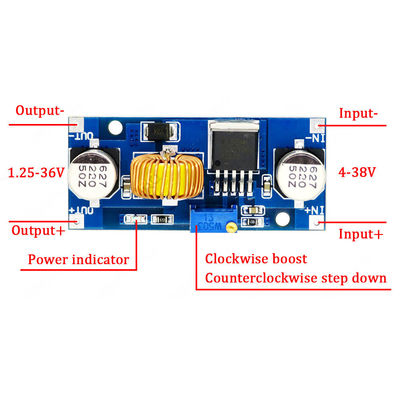

Indikator daya: Ya
Perlindungan sirkuit pendek: memiliki 8A arus terbatas
Perlindungan suhu berlebihan: ada (menutup output secara otomatis setelah suhu berlebihan)
Perlindungan backconnection masukan: tidak ada (jika perlu, silakan masukkan dioda arus tinggi ke dalam
input string)

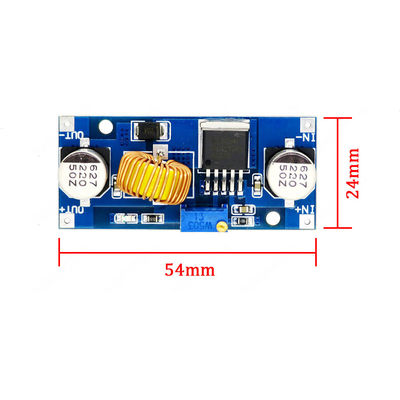

Instalasi: 2 sekrup 3mm Mode koneksi: Pengelasan, dengan V-IN sebagai input dan V-OUT sebagai output Ukuran modul: 54mm panjang, 23mm lebar, 18mm tinggi
Berat: 16g
Lingkup penerapan:
Modul ini dapat digunakan dalam tegangan input lebih tinggi dari tegangan output dari lapangan step-down, seperti baterai, power transformer, DIY tegangan diatur regulator sumber daya,24V kendaraan pena meter ini catu daya, peralatan industri turun, 12V ke 3.3V, 12V ke 5V, 24V ke 5V, 24V ke 12V, 36V ke 24V, dll.
Harap perhatikan:
Beberapa pelangganmemantulkan bahwa tegangan output modul tidak dapat disesuaikan, selalu sama dengan tegangan masukan.silahkan putar potentiometer ke arah arah jarum jam lebih dari 10 putaran, dan kemudian menggunakan modul dapat menyesuaikan tegangan secara normal.
Karena ketika modul step-down meninggalkan pabrik, tegangan output default adalah sekitar 20V.
