Papan Penguat Bluetooth TPA3116 Saluran 2.1 CA-TB21H 50W+50W+100W Modul Penguat Audio dengan Kontrol APLIKASI

CA-TB21H adalah modul amplifier Kelas D 2.1 saluran yang dibangun di atas chip TPA3116, menghasilkan 50W + 50W untuk saluran kiri dan kanan ditambah 100W untuk saluran subwoofer dari catu daya DC 12–24V. Sumber audio dicakup oleh Bluetooth 5.1, input jalur AUX, pemutaran kartu USB / TF, dan remote IR yang disertakan, sementara BT-APP menyediakan kontrol EQ dan efek cahaya dari ponsel. Pendingin emas, lima kenop kontrol depan, dan port ekspansi untuk papan preamp mikrofon membuat papan ini siap untuk sistem speaker OEM, kit audio rumah, dan jalur perakitan peralatan audio.

• Output 2.1 saluran: kiri dan kanan masing-masing 50W ditambah subwoofer 100W, chip TPA3116, respons frekuensi 20Hz–20KHz.
• Empat metode input: Bluetooth 5.1 (BT-APP, area terbuka 10m), AUX, kartu USB / TF, dan kontrol remote IR dengan baterai tombol.
• Lima kenop depan: volume master / daya, treble, bass, frekuensi subwoofer (20–200Hz), dan volume subwoofer, ditambah volume saluran L/R independen.
• Kontrol APLIKASI: BT-APP mendukung penyesuaian EQ, media lokal, drive USB, kartu SD, efek cahaya, dan fungsi cari perangkat saya.
• Siap ekspansi: port input dan output reverb preamp MIC, output level jalur subwoofer untuk papan amplifier daya murni eksternal.
• Mono yang dapat dijembatani: atur sakelar DIP 1 ke ON (PBTL) untuk menjembatani kedua saluran menjadi mono untuk satu speaker berdaya tinggi.
• Perlindungan lima kali lipat: polaritas terbalik, tegangan rendah, panas berlebih, arus berlebih, dan perlindungan korsleting.

Terminal speaker subwoofer dan saluran kiri / kanan, antena Bluetooth fleksibel, port USB, input audio AUX, dan input daya DC 12–24V (colokan DC 5,5 x 2,1mm) diatur pada satu tepi, sehingga papan dapat dirakit ke dalam selubung tanpa kabel tambahan. LED status daya dan lima kenop berada di panel depan.

Daya output meningkat dengan tegangan pasokan dan menurun dengan impedansi speaker. Angka referensi di bawah ini diukur dengan beban 4 Ohm dan 8 Ohm pada 19V dan 24V, yang membantu Anda mencocokkan adaptor dengan set speaker aktual.

Untuk sistem 2.1 yang seimbang, kami merekomendasikan adaptor DC 24V 5A atau 8A, speaker kiri dan kanan 4 Ohm 30–50W, dan subwoofer 4 Ohm 60–100W. Adaptor arus yang lebih tinggi menjaga saluran subwoofer 100W tetap stabil pada volume tinggi, dan daya adaptor harus selalu lebih tinggi dari daya kerja aktual papan.

Sebelum memasang kenop, putar potensiometer searah penunjuk ke kiri hingga mencapai minimum dan tidak dapat berputar lebih jauh. Garis horizontal pada kenop kemudian harus menghadap ke arah yang ditunjukkan pada diagram, sehingga skala volume sesuai dengan posisi sebenarnya.

Untuk menjembatani ke mono, matikan daya terlebih dahulu dan atur sakelar DIP 1 ke ON (fungsi PBTL). Hubungkan hanya satu speaker di setiap sisi; saat menghubungkan dua speaker, masing-masing harus 4 Ohm atau lebih tinggi dan impedansi paralel tidak boleh kurang dari 2 Ohm. Port ekspansi 1 adalah input reverb preamp mic dan port ekspansi 2 adalah output reverb, dan output level jalur subwoofer dapat memberi daya pada papan amplifier daya murni eksternal.

Instal BT-APP, matikan Bluetooth ponsel, nyalakan modul, dan sambungkan perangkat bernama BT-APP (entri BT-APP-BLE tidak digunakan oleh APP). APP menyediakan penyesuaian EQ, pemutaran media lokal, penjelajahan drive USB dan kartu SD, efek cahaya, dan cari perangkat saya. Kurva EQ berlaku saat APP terhubung; bass dan treble dapat disesuaikan.

Paket termasuk remote IR dengan baterai tombol dan lembar isolasi: daya, mode, bisu, putar / jeda, sebelumnya / berikutnya, EQ, naik / turun volume, ulangi tunggal / semua, sakelar kartu USB / TF, dan pemilihan trek 0–9. Jangkauan kerja sekitar 7m dalam garis pandang lurus dan menyempit pada sudut 15 derajat.

Cocok untuk produsen peralatan audio, pabrik perakitan sistem speaker, distributor elektronik audio, pengembang produk OEM dan ODM, merek speaker label pribadi, proyek pengemasan khusus, dan tim pembelian massal reguler. Kasus penggunaan umum termasuk sistem audio rumah 2.1, set rak buku dan subwoofer, musik latar toko, kit amplifier DIY, dan kotak speaker karaoke.

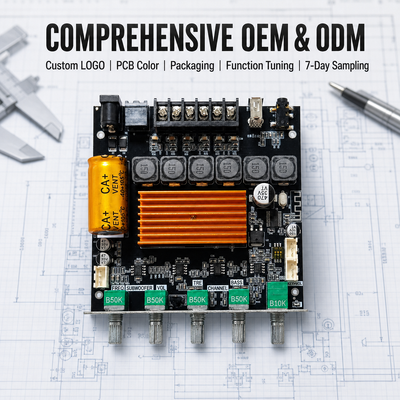

Dukungan OEM dan ODM yang komprehensif mencakup logo kustom, warna PCB, pengemasan, penyetelan fungsi, dan pengambilan sampel 7 hari, sehingga papan yang sama dapat dikirimkan dengan merek dan konfigurasi Anda sendiri untuk pasar yang berbeda.

Setiap papan dikemas dalam kotak individual berukuran 11 x 11 x 5cm dengan berat kotor 0,3kg, dilindungi oleh busa tahan guncangan dan dikirim dalam karton kelas ekspor. Manual pengguna cetak disertakan dalam kotak; branding OEM, pengemasan khusus, dan pemuatan kontainer campuran tersedia.

Pasokan pabrik langsung modul penguat audio dengan pengalaman ekspor lintas batas, pemasok terverifikasi dengan kustomisasi OEM / ODM, output stabil, dan waktu tunggu singkat untuk pesanan berulang. Kirimkan pasar target Anda, konfigurasi speaker, dan jumlah pesanan untuk mendapatkan penawaran harga dan pengaturan sampel.

Hubungi kami sekarang untuk harga grosir, kustomisasi OEM, dan sampel.
