UART GPIO0 ESP-01 Modul Wifi Nirkabel ESP8266 CH340G Esp01 Adaptor Programmer

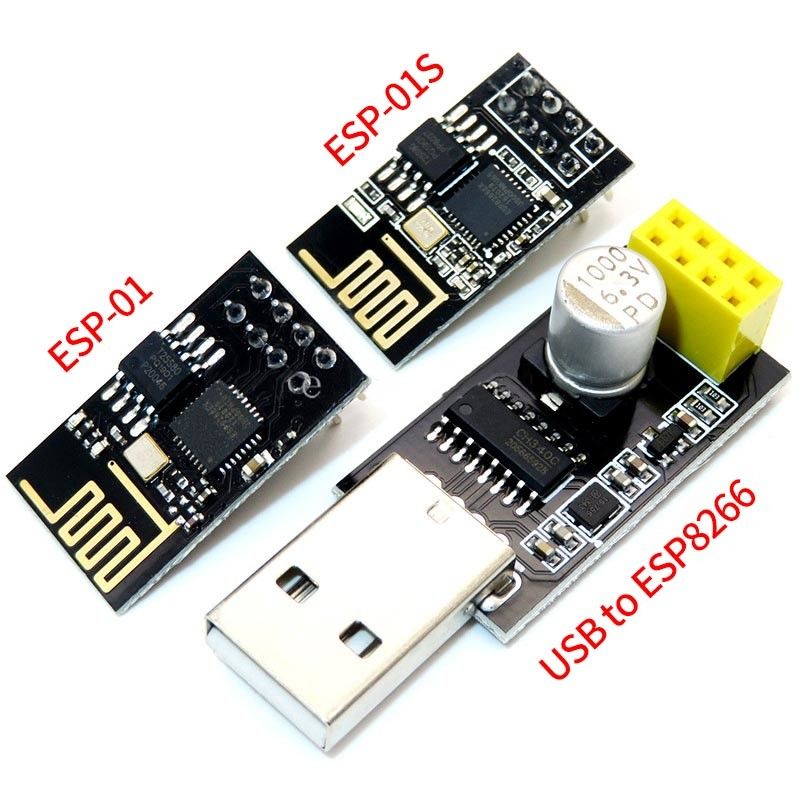

Modul ini adalah adaptor USB/
programmer untuk modul ESP8266 tipe ESP-01.
Ini dilengkapi dengan nyaman dengan 2x4P
Header betina 2,54 mm untuk menyambungkan ESP01
(sesuai ilustrasi gambar 2)
dan konfigurasikan atau jalankan segera.
Tutup 1000μF yang besar akan membantu mendapatkan VCC 5.0V yang stabil
dari bus USB dan jumper (di sebelah kanan header 2x4P)(kami tidak menawarkan jumper apa pun!!!!)
akan membantu mengkonfigurasi jalur GPIO0 sesuai kebutuhan.
Modul ini didasarkan pada USB-UART bridget CH340
dari WCH yang kompatibel dengan semua platform.

Catatan: untuk penggunaan dengan platform rduino ESP8266 dan untuk rduino IDE
perlu untuk mengganti status GPIO0 secara manual untuk mode kerja,
untuk mendapatkan upload yang sepenuhnya otomatis kemungkinan besar bisa,
untuk upaya yang sangat terbatas, untuk menetapkan garis kendali yang tidak digunakan
dari CH340 ke driver jalur GPIO0
(mungkin dengan mengorbankan inversi logika yang diperlukan),
lihat lembar data CH340 dan
paling penting untuk NodeMCU V0.9
yang menggunakan CH340 dan sudah mengimplementasikan solusi ini,
skemanya adalah open source dan mudah didapat.
