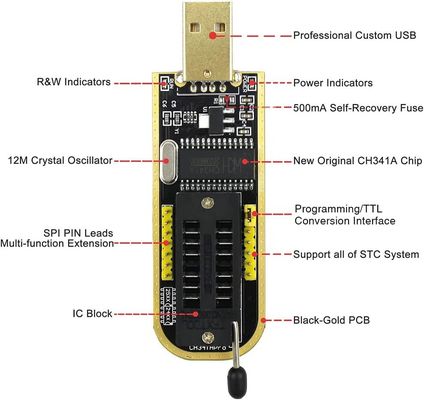

CH341 Modul CH341 24 Seri 25 EEPROM Flash BIOS Modul pemrogram USB 93CXX/25CXX /24CXX

Deskripsi produk:

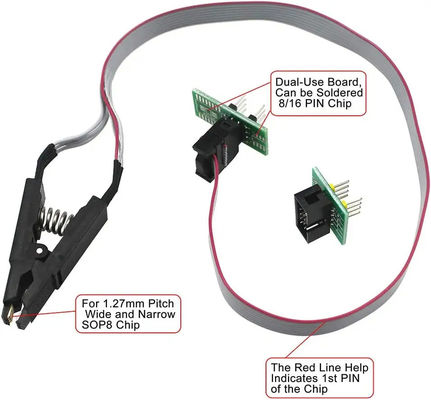

Menyambungkan chip BIOS ke klip uji SOP8 membutuhkan perhatian pada pin yang sesuai, jika tidak chip dapat dihancurkan.Garis dengan warna pada klip uji adalah baris pertama, sesuai dengan pin satu dari chip. jadi, untuk menghindari kesalahan, seseorang harus hanya melihat pin satu dari klip uji dan programmer untuk korespondensi.ketika menghubungkan kabel klip uji ke papan adaptor, seseorang harus menjaga kaki konektor yang sesuai pada papan.

Langkah selanjutnya adalah memprogram BIOS. pertama, kita harus menghubungkan chip ke komputer dan membuka perangkat lunak pemrograman. kedua, kita harus mendeteksi informasi chip oleh perangkat lunak. kemudian, kita harus mengaktifkan komputer.Hapus chipnya. Setelah itu, periksa kosong dari chip, yang biasanya memakan waktu beberapa detik. Setelah itu, buka file bin untuk pemrograman. Ini akan memakan waktu beberapa menit, dan kemudian seseorang harus memverifikasinya.jika seseorang telah mengikuti semua langkah di atasDalam hal ini, seseorang dapat melihat beberapa baris huruf Inggris, menunjukkan bahwa pemrograman berhasil.Anda mungkin perlu untuk mengisi daya sebelum normal power-on.

Fitur:

Produk ini dilengkapi dengan chip FT232BL dan EEPRON eksternal (93C46), yang memungkinkan untuk mendukung Windows 10. Selain itu, ia memiliki tiga mode catu daya: 5V eksternal, 3.3V eksternal,dan daya eksternal (voltase yang diperlukan 3.3V-5V). Produk ini juga dilengkapi dengan 3 LED untuk memantau proses transmisi data, yaitu, TXD LED, RXD LED, dan POWER LED.dan 5V ditampilkan dengan pin melengkung untuk penggunaan yang nyaman. Pin lain seperti CTS dan RTS disimpan untuk memperluas fungsinya dalam penggunaan. Untuk mengakses MCU sebagai contoh, manual instruksi dapat dikonsultasikan.

Parameter teknis:

GND: Hubungkan ke tanah

RXD: Sambungkan ke MCU.TX (Sinyal mengalir dari MCU.TX ke FT232 sebelum mencapai PC.RX)

TXD: Sambungkan ke MCU.RX (Sinyal mengalir dari MCU.RX ke FT232 sebelum mencapai PC.TX)

3V3/5V: output 3.3V atau 5V (Modul ini didukung oleh USB dan tutup jumper harus diatur menjadi 3.3V atau 5V)

RTS: Sambungkan ke MCU.CTS (arah aliran sinyal adalah dari MCU.CTS ke FT232 sebelum mencapai PC.RTS)

CTS: Sambungkan ke MCU.RTS (Sinyal mengalir dari MCU.RTS ke FT232 sebelum mencapai PC.CTS)

Aplikasi:

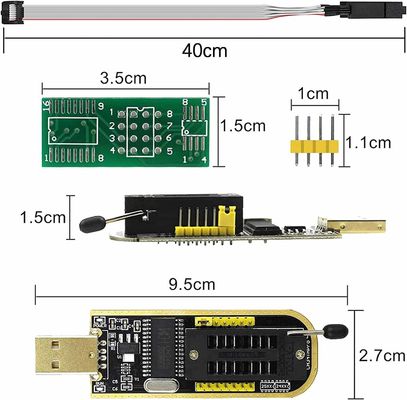

The creatall CH341 Module Development Board adalah programmer USB yang sempurna bagi mereka yang ingin menjelajahi dunia teknologi komputasi.Papan ini adalah cara yang bagus untuk memahami dasar-dasar pemrograman dengan dimensi 70mm X 27mm dan C341A + Soic8 Clip + 1.Memory Adapter Burner Kit. Mudah diinstal dan mendukung Windows 10, menyediakan platform yang bagus untuk belajar pemrograman. Dengan catu daya 3.3V atau 5V,itu membuka dunia kemungkinan ketika datang ke pemrograman, membuat papan ini pilihan yang ideal bagi mereka yang baru memulai atau bahkan untuk pengembang yang lebih berpengalaman.

Kemasan:

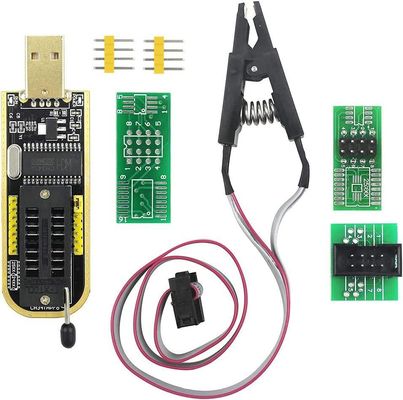

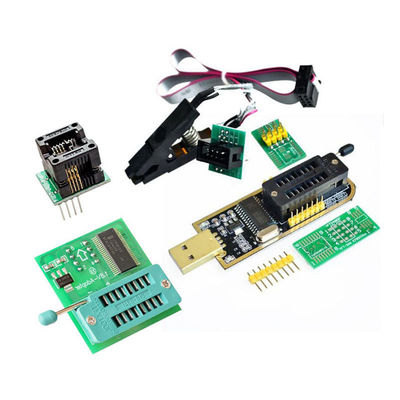

createall CH341 Module USB Programmer Kit dengan Soic8 Clip + 1.Memory Adapter Burner Kit untuk Development Board, Dikuasai oleh 3.3V/5V, 70mm X 27mm, CH341A Chip.

Dukungan dan Layanan:

Kami menyediakan dukungan teknis dan layanan untuk Development Board. tim layanan pelanggan kami tersedia untuk menjawab pertanyaan yang mungkin Anda miliki tentang produk dan layanan kami.Kami menawarkan dokumentasi yang komprehensif dan tutorial untuk membantu Anda bangun dan berjalan dengan cepat. Kami juga menyediakan pembaruan perangkat lunak gratis dan perbaikan bug serta akses ke basis pengetahuan dan forum kami.tim berpengalaman kami tersedia untuk membantu Anda memecahkan masalah yang mungkin Anda miliki.
