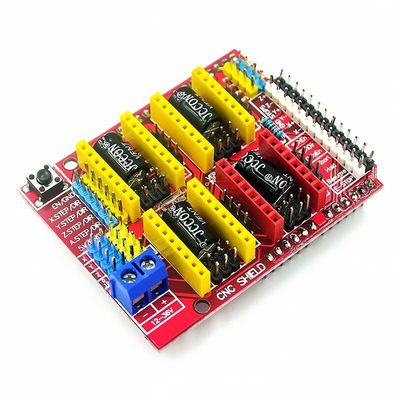

Detail produk:
|
| Chip: | A4988 | Jenis: | Mesin Ukiran V3 |
|---|---|---|---|

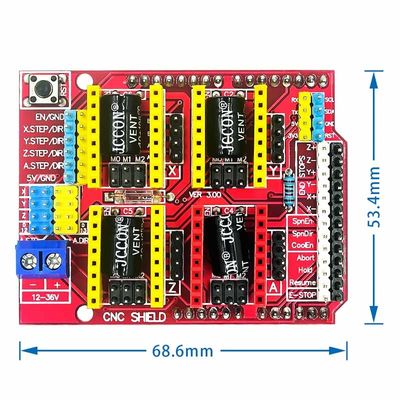

| Ukuran: | 68.6mm*53.4mm | Seri: | A4988 Papan Pengemudi |
| Menyoroti: | Papan Pengemudi Printer 3D,A4988 Papan Pengemudi,CNC Shield V3 Driver Board |
||
A4988 adalah driver motor micro-stepping lengkap dengan translator built-in untuk pengoperasian yang mudah. Produk ini dapat mengoperasikan motor stepper bipolar dengan mode langkah penuh, setengah, 1/4, 1/8 dan 1/16dengan kapasitas output drive hingga 35 V dan ±2A. Ini termasuk regulator arus off-time tetap, baik dalam mode peluruhan lambat atau campuran.jalur kontrol frekuensi tinggi atau antarmuka yang kompleks untuk memprogramHal ini membuatnya ideal untuk digunakan dalam kesempatan di mana mikroprosesor yang kompleks tidak tersedia atau kelebihan beban.
Dalam operasi langkah mikro, kontrol pemotong internal A4988 secara otomatis memilih mode pembusukan saat ini (lambat atau campuran).dan kemudian sisa waktu off adalah dalam pembusukan lambatSkema kontrol saat ini menghasilkan penurunan suara dari motor, akurasi langkah yang lebih tinggi dan konservasi daya.
Urutan daya dapat dibuat mudah dengan sirkuit kontrol rectifikasi sinkron internal.Fitur perlindungan lainnya termasuk penutupan termal dengan histeresis, low voltage lock (UVLO) dan perlindungan arus silang.
A4988 hadir dalam paket QFN 5 mm × 5 mm, dengan tinggi paket keseluruhan nominal 0,90 mm. Pad terbuka di bagian bawah paket memungkinkan disipasi panas yang lebih baik.Paket Pb ((sufiks-T) ditutupi dengan 100% tin matte lead frame plating.
Output RDS (On) yang rendah
Perangkat ini menawarkan output RDS (on) rendah untuk mencapai efisiensi tinggi dan kerugian minimal.
Deteksi / Pemilihan Mode Keruntuhan Otomatis
Perangkat ini memiliki fasilitas untuk mendeteksi dan memilih antara berbagai mode peluruhan arus secara otomatis.
Campur dengan modus pembusukan arus lambat
Dengan mencampur mode peluruhan arus lambat yang tersedia, hilangnya energi dapat dikurangi lebih lanjut.
Perbaikan Sinkron
Teknologi rectifikasi sinkron yang digunakan dalam perangkat mengurangi disipasi daya dan meningkatkan efisiensi.
UVLO internal
Perangkat ini dirancang dengan fungsi Under Voltage Locked Out internal untuk memberikan perlindungan dari kondisi tegangan rendah.
Perlindungan arus silang
Perlindungan arus silang juga diaktifkan dalam perangkat untuk melindungi dari kelebihan arus antara dua fase motor.
3.3 dan 5V Kompatibel Logic Supply
Perangkat ini mendukung jalur logika 3.3V dan 5V, yang dapat disesuaikan sesuai dengan persyaratan sistem.
Perlindungan terhadap kesalahan tanah dan sirkuit pendek beban
Perangkat ini juga memiliki perlindungan terhadap kesalahan tanah dan kehilangan sirkuit pendek beban.
Opsional Langkah Lima Mode
Perangkat ini juga menawarkan lima mode langkah opsional, yaitu: penuh, 1/2, 1/4, 1/8, dan 1/16.

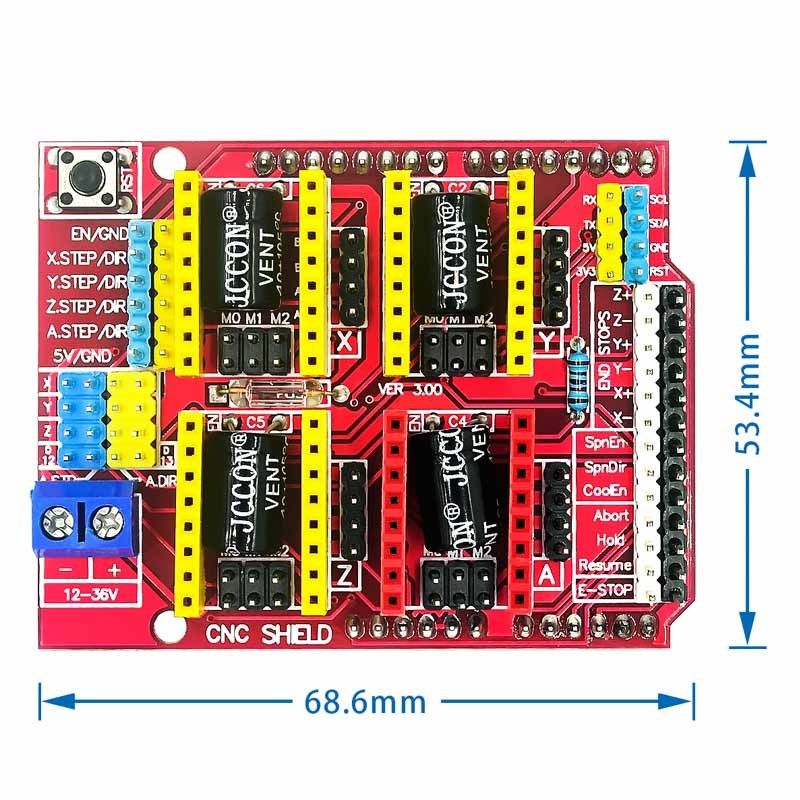

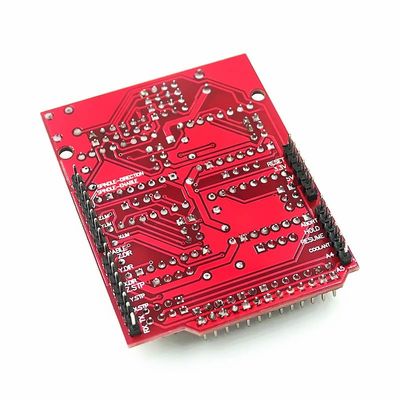

Ketika menggunakan mesin ukiran atau printer 3D, ada kebutuhan dasar dari pin kontrol motor stepper, seperti gambar yang ditunjukkan di atas.:EN (aktifkan penggerak motor stepper, aktif rendah), Z.DIR (kontrol arah sumbu Z), Y.DIR (kontrol arah sumbu Y), X.DIR (kontrol arah sumbu X), Z.STEP (kontrol arah sumbu Z stepper), Y.STEP (pengendalian stepper sumbu Y) dan X.STEP (pengendalian stepper sumbu X).
Berikut adalah program kontrol motor stepper sederhana:
#define EN 8 // mengaktifkan motor stepper, active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Function: fungsi langkah: untuk mengontrol arah motor stepper, jumlah langkah. // Parameter: dir kontrol arah, dirPin DIR pin yang sesuai dengan motor stepper,stepperPin step pin yang sesuai dengan motor stepper, melangkah beberapa langkah langkah // Tidak ada nilai kembali * / void langkah (boolean dir, byte dirPin, byte stepperPin, int langkah) { digitalWrite (dirPin, dir); delay (50); untuk (int i = 0;i digitalWrite (stepperPin), HIGH); delayMicroseconds (800); digitalWrite (stepperPin, LOW); delayMicroseconds (800); } } void setup () {// step motor yang digunakan dalam pin IO diatur untuk output pinMode (X_DIR, OUTPUT);pinMode (X_STP), OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW); } void loop () { step (false, X_DIR, X_STP),200); // Lingkaran pembalikan motor sumbu X, 200 langkah untuk langkah lingkaran (palsu, Y_DIR, Y_STP, 200); // Lingkaran pembalikan motor sumbu y, 200 langkah untuk langkah lingkaran (palsu, Z_DIR, Z_STP, 200);// Motor pengembalian poros z, 200 langkah untuk penundaan lingkaran (1000); langkah (benar, X_DIR, X_STP, 200); // motor sumbu X dipindahkan putaran, 200 langkah untuk langkah lingkaran (benar, Y_DIR, Y_STP, 200); // motor sumbu y dipindahkan putaran,200 langkah ke langkah lingkaran (benar), Z_DIR, Z_STP, 200); // Motor sumbu z dipindahkan putaran, 200 langkah untuk lingkaran keterlambatan (1000); }
Dalam program ini, seseorang dapat mengontrol arah, serta jumlah langkah untuk setiap motor stepper. untuk memungkinkan kontrol ini, pengaturan akan mengatur pin yang digunakan untuk motor stepper dalam mode output,dan menyalakan enableDalam loop, perintah langkah dapat mengontrol arah motor stepper, jumlah langkah, dan digunakan untuk membalikkan lap dan mentransfer lap.

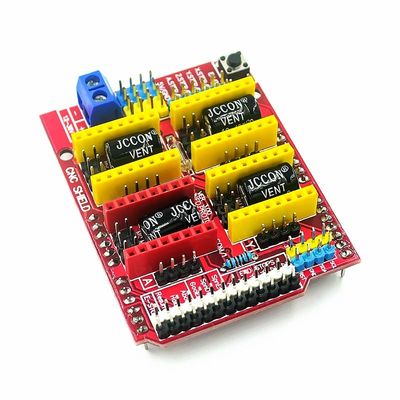

Creatall A4988 Driver Board telah dirancang khusus untuk Mesin Ukiran V3 dan Percetak 3D Perisai CNC.Ukuran 4mm dan sangat cocok untuk sebagian besar printer 3D perisai CNCHal ini dapat digunakan untuk mengontrol motor stepper dengan cara yang handal dan efisien.A4988 Driver Board memiliki berbagai aplikasi dan sangat cocok untuk prototipe dan pengembangan robotika dan pencetakan 3DDengan kualitas tinggi dan harga rendah, ini adalah pilihan yang bagus untuk setiap proyek.
Nama Merek: creatall
Nomor Model: A4988
Tempat Asal: Cina
Ukuran: 68,6mm*53,4mm
Jenis: Mesin Ukiran V3
Harga: Produsen
Seri: A4988 Papan Pengemudi
Ini creatall A4988 3D Printer CNC Shield Expansion Board dirancang khusus untuk 3D Printer CNC Driver Board.Ini terbuat dari komponen berkualitas tinggi dan diproduksi di Cina. Seri A4988 Driver Board sangat dapat diandalkan, memastikan perisai CNC printer 3D berkinerja tinggi.
Kami menyediakan dukungan teknis yang komprehensif dan layanan untuk Dewan Pengembangan kami. tim layanan pelanggan kami tersedia untuk membantu Anda dengan setiap pertanyaan teknis yang mungkin Anda miliki,dan dapat memberikan saran dan dukungan untuk semua produk kami.
Kami menawarkan berbagai sumber daya online, termasuk manual produk, dokumentasi teknis, dan forum pengguna, semuanya dirancang untuk membantu Anda mendapatkan hasil maksimal dari Dewan Pengembangan kami.
Jika Anda membutuhkan bantuan tambahan, tim layanan pelanggan kami tersedia 24/7 untuk menjawab pertanyaan Anda.Kami juga menyediakan berbagai layanan di tempat untuk memastikan Dewan Pembangunan Anda berjalan dengan baik.
Kami berkomitmen untuk memberikan dukungan teknis dan layanan terbaik untuk pelanggan kami dan kami selalu di sini untuk membantu.
