Modul Wifi Nirkabel DC-AC 5V Inverter Gelombang Sinus Murni SPWM EGS002 12Mhz

Perkenalan:
EG8010 adalah digital, fungsi yang sangat baik membawa kontrol waktu mati mereka sendiri dari chip generator inverter gelombang sinus murni, digunakan dalam
struktur konversi daya DC-DC-AC dua tahap atau transformator frekuensi daya DC-AC satu tahap Meningkatkan arsitektur, eksternal
Osilator kristal 12MHz, untuk mencapai presisi tinggi, dan distorsi harmonik sangat kecil, inverter gelombang sinus murni 50Hz atau 60Hz
ASIC.Chip ini menggunakan teknologi CMOS, integrasi internal generator sinus SPWM, rangkaian kontrol waktu mati, pengganda
rentang faktor, rangkaian soft start, sirkuit, antarmuka komunikasi serial RS232 dan modul driver LCD serial 1602 fungsi.

Fitur:
Catu daya tunggal 5V
4 pin set frekuensi keluaran gelombang sinus murni:
Gelombang sinus murni 50Hz dengan frekuensi tetap 60Hz gelombang sinus murni dengan frekuensi tetap 0-100Hz
frekuensi gelombang sinus murni dapat disesuaikan 0-400Hz frekuensi gelombang sinus murni dapat disesuaikan
Modulasi unipolar dan bipolar
Dilengkapi dengan kontrol deadband, pin 4 waktu mati:
Waktu mati 300nS waktu mati 500nS waktu mati 1,0uS waktu mati 1,5uS
Osilator kristal 12MHz eksternal
Frekuensi pembawa PWM 23.4KHz
Tegangan, arus, umpan balik suhu waktu nyata
Tegangan lebih, tegangan kurang, arus lebih dan panas berlebih
Pin mode soft-start mengatur waktu respons 1 detik
Komunikasi serial untuk mengatur tegangan keluaran, frekuensi dan parameter lainnya
Modul LCD Serial Eksternal 1602 menampilkan inverter
tegangan, frekuensi, suhu dan informasi arus

Isi Kemasan:

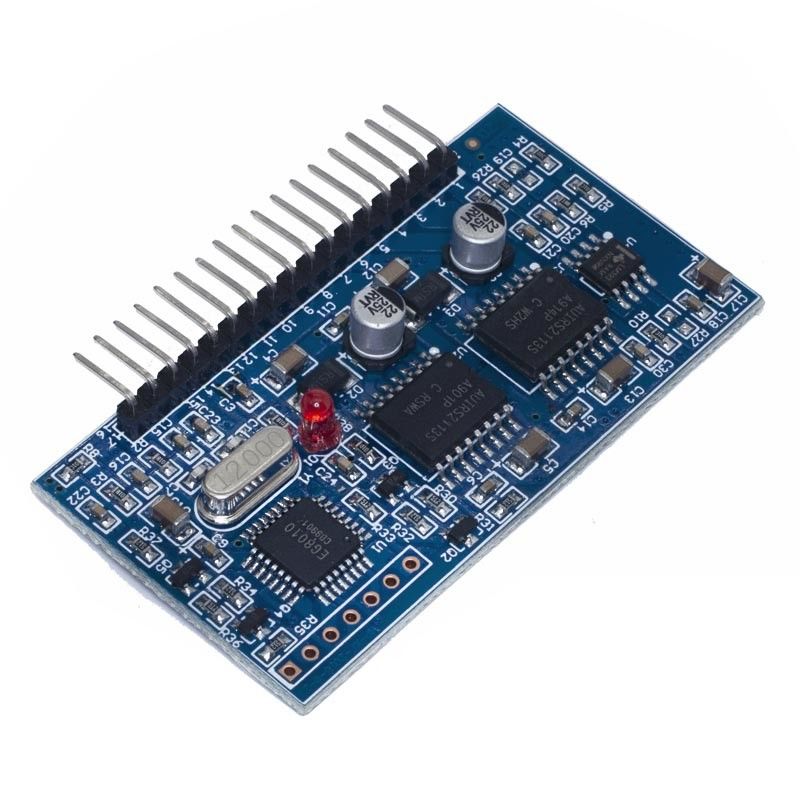

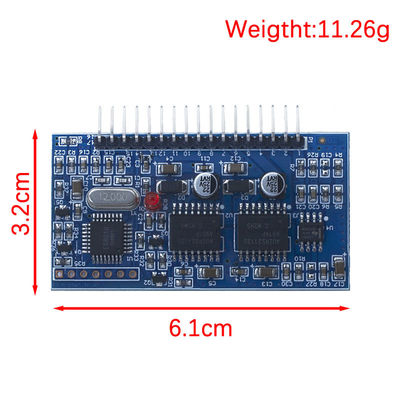

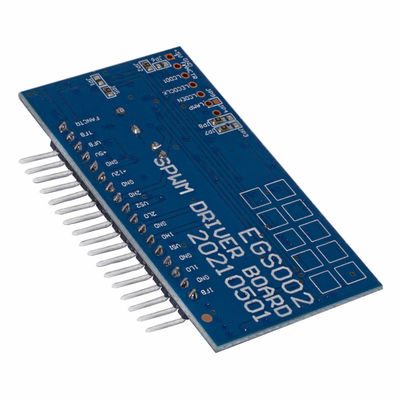

1 Buah X Papan Driver Inverter Gelombang Sinus Murni EGS002 Modul Driver "EG8010 + IR2113"
