Detail produk:
|
| Jenis: | Bluetooth 5.1 | Negara Asal: | CINA |
|---|---|---|---|
| Merek: | creatall | Chipset: | Lainnya |
| Aplikasi: | Suara | ||
| Menyoroti: | Papan Penerima Audio M38,Papan Penerima Audio M28,Papan Penerima Bluetooth BLT 4.2 |
||

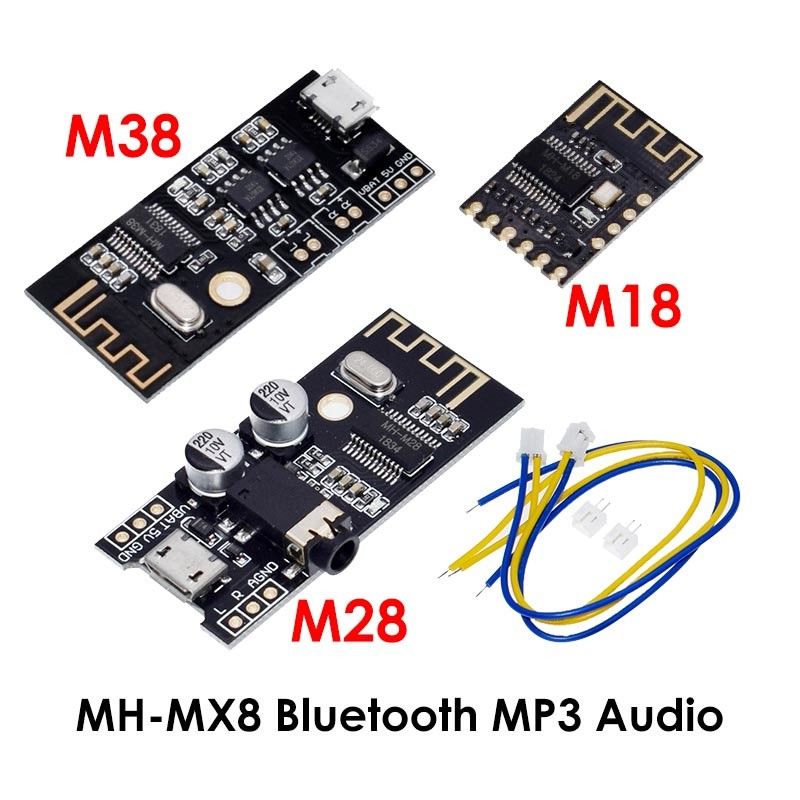

M38
MH-M38 adalah desain Bluetooth berdaya rendah yang mendukung transmisi Bluetooth 4.2 terbaru dan output stereo lossless dua saluran.Ukuran kecil, nyaman dan praktis, modul ini dilengkapi dengan chip penguat daya, yang dapat dilengkapi dengan speaker ganda 5W.Mendukung kartu suara USB untuk pemutaran tanpa driver.Di lingkungan terbuka, jarak koneksi Bluetooth bisa mencapai 20 meter.Dapat digunakan untuk penerimaan audio Bluetooth, berbagai modifikasi audio DIY dan sebagainya.
Ukuran PCB: 45*20*3.6mm (panjang, lebar dan tinggi)
Pin pitch: 2.54mm (lubang posisi berdiameter 3mm)

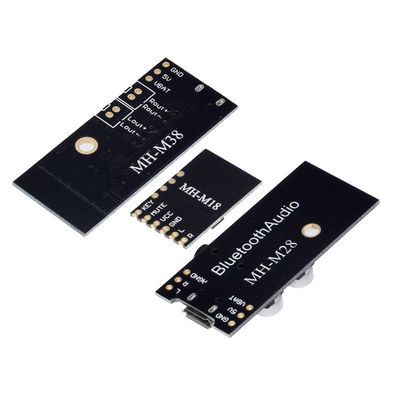

3.Definisi Fungsi / Pin
1. Versi Bluetooth V4.2, mendukung teknologi koneksi otomatis Bluetooth, mendukung decoding WAV/WMA/FLAC/APE/MP3 tanpa hilang, output saluran ganda stereo.
2, catu daya: Anda dapat langsung menggunakan jalur MICRO USB Android 5V untuk catu daya langsung, Anda juga dapat menghubungkan catu daya 5V atau baterai lithium 3.7V (seperti yang ditunjukkan di atas).Perhatikan bahwa antarmuka catu daya 5V dan 3.7V berbeda.5V terhubung ke 5V dan GND, dan baterai lithium 3.7V terhubung ke VBAT dan GND.
3, arus kerja maksimum adalah 5V2A, disarankan untuk menggunakan catu daya yang diatur 5V2A, kualitas suara lebih baik.
4. Setelah modul dinyalakan, ponsel mencari nama Bluetooth MH-M38, dan dapat memutar musik setelah terhubung ke Bluetooth.
5, mendukung kartu suara USB, drive gratis (plug and play).Hubungkan modul ke komputer dengan kabel USB, dan komputer dapat memutar musik melalui output amplifier modul.
6, lampu indikator biru modul:
7. Saat Bluetooth tidak terhubung, lampu indikator berkedip cepat;
8. Saat koneksi Bluetooth aktif, lampu indikator selalu menyala;
9. Saat Bluetooth diputar, lampu indikator berkedip perlahan.
10, keluaran audio: keluaran sinyal audio stereo saluran kiri dan kanan, dapat dihubungkan ke dua speaker 2-8 euro, 3-5W, dorong 4 speaker Euro 5W.
11, produk ini memiliki rangkaian penguat daya ganda 5W, Anda tidak boleh menggunakan penguat lain untuk digunakan!Output dari kedua amplifier tidak boleh dihubungkan secara paralel atau kutub negatif dapat dihubungkan bersama, jika tidak, chip penguat daya dapat rusak.
4. Perhatian
1. Gangguan sinyal: Antena Bluetooth sangat rentan terhadap gangguan sinyal elektromagnetik frekuensi tinggi atau kuat, dan harus ditempatkan jauh dari tempat perangkat nirkabel dikirim.Dan papan tidak boleh dekat dengan benda logam, menjaga jarak tertentu.
2. Jika ada suara arus di papan power amplifier, penyebabnya adalah gangguan ground.Disarankan agar keluaran modul Bluetooth tidak dicolokkan. Kabel perlu disolder, terutama kabel ground, dan kabel tidak boleh terlalu panjang.Semakin pendek semakin baik., usahakan lebih tebal.Masalah grounding audio pada titik grounding papan power amplifier harus terhubung ke ground input audio power amplifier.Titik landasan ini dapat dicoba disolder pada posisi berbeda untuk mencapai suara arus terendah.Disarankan agar Bluetooth dan papan amplifier daya diberi daya secara terpisah untuk mengisolasi ground Bluetooth dan ground amplifier.
3. Karena produk ini berdesain papan kosong, usahakan untuk tidak menyentuh komponen pada papan dengan tangan, karena mudah menyebabkan listrik statis mematikan chip dan menyebabkan terbakar.
