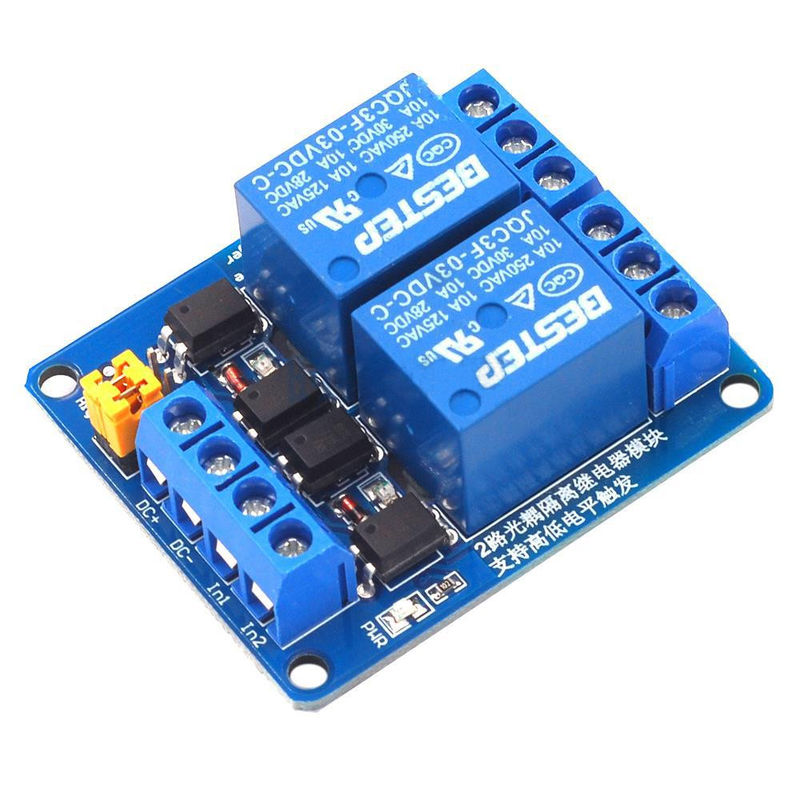

Modul Relai Kontrol 3.3V 5V 12V 24V 2 Saluran Optocoupler Ganda

• Modul ini mengadopsi relai kualitas asli, beban maksimum antarmuka yang biasanya terbuka: AC 250V/10A, DC 30V/10A;
• Menggunakan isolasi optocoupler ganda, kemampuan berkendara yang kuat, kinerja stabil;memicu 5mA saat ini;
• Tegangan operasi modul adalah 5V;
• Setiap saluran modul dapat dipicu oleh jumper tingkat tinggi atau rendah;
• Desain toleran kesalahan, bahkan jika garis kontrol rusak, relai tidak akan bergerak;
• Indikator daya (hijau), 2 indikator status relai (merah)
• Desain antarmuka yang ramah pengguna, semua antarmuka dapat dihubungkan langsung melalui terminal kabel, sangat nyaman

Antarmuka modul:

• DC+: sambungkan ke kutub positif catu daya (tegangan adalah relai 5V)
• DC-: Hubungkan ke kutub negatif catu daya
• IN1-IN2: Menurut pengaturan masing-masing saluran, relai yang sesuai dapat dikontrol oleh level tinggi atau rendah.

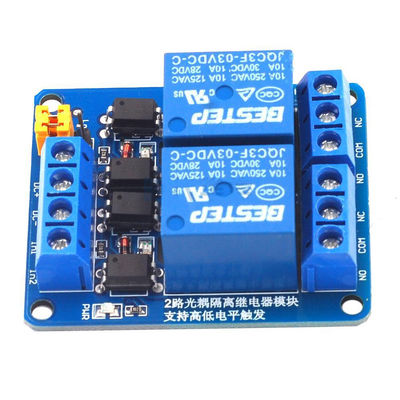

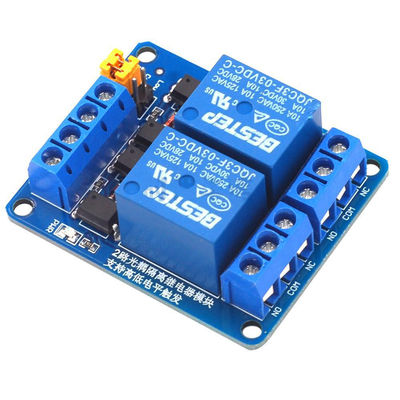

Keluaran relai:

• NO1-NO2: Antarmuka relai terbuka normal.Sebelum relai ditutup, relai dibiarkan tidak tersambung.Setelah diangkat, disingkat menjadi COM.
• COM1-COM2: Relai Antarmuka Umum
• NC1-NC2: Antarmuka relai yang biasanya tertutup.Sebelum relai ditutup, dihubung pendek dengan COM.

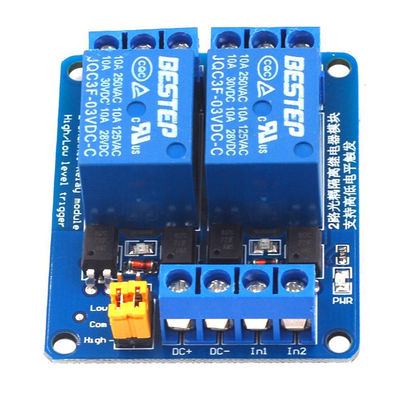

Pilihan pemicu tingkat tinggi dan rendah:

• S1-S2 adalah pilihan pemicu tingkat tinggi dan rendah untuk Relai 1 - 2;
• Ketika com disingkat menjadi rendah, relai yang sesuai adalah pemicu tingkat rendah.Ketika com disingkat menjadi tinggi, itu adalah pemicu tingkat tinggi.
