Detail produk:
|
| Keterangan: | Modul Sensor | Jarak deteksi: | 2cm-450cm |
|---|---|---|---|
| Bekerja: | -20-80 ℃ | Berat: | 10g |
| Tegangan operasi: | 3V ke 5.5V | Presisi Tinggi: | Hingga 3MM |
| nama: | Modul Sensor Cerdas | Aplikasi: | Kontrol Lampu Latar LED RGB |
| Tarif Data: | 400 kbit/dtk | OEM: | Ya |
| Ketepatan: | Tinggi | Keamanan data: | Tinggi |
| Menyoroti: | HC-SR04 Sensor Transduser Pengukur Jarak,Sensor Transduser Pengukur Jarak 2Cm,Pengukuran Jarak Sensor Ultrasonik 450Cm |
||
1, Kinerja modul ini stabil dan mengukur jarak dengan tepat.Dan SRF05 asing yang sebanding, Modul Pengukur Jarak Ultrasonik SRF02.Presisi modul, titik buta (2cm) sangat dekat, pengukuran jarak stabil kuat berdasarkan produk ini yang berhasil dipasarkan!Modul ini benar-benar berkapasitas sederhana dari modul anti maling GH-311
Dua parameter teknis utama:
1: Tegangan: DC5V
2: Arus Diam: <2mA
3: keluaran tingkat: keluaran 5V tinggi
4: tingkat: akhir 0V
5: Sudut Induksi: tidak lebih dari 15 derajat: jangkauan deteksi: 2cm-450cm
7: Presisi tinggi: hingga 0,3cm

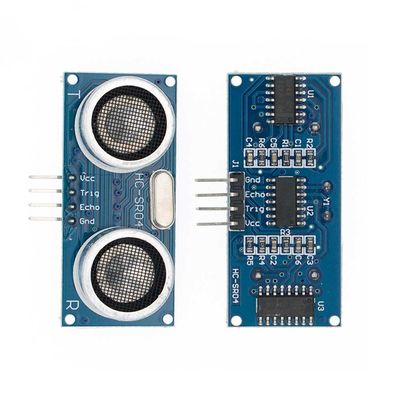

Panel wiring, VCC, trigonometri (sisi kontrol), echo (sisi penerima), out (kaki kosong), GND
Catatan: resistor 10K pull-up internal TRIP-pin, pin port IO mikrokontroler TRIP bawah, dan kemudian ke sinyal pulsa 10us.
Pin OUT untuk modul ini sebagai pin keluaran sakelar saat modul anti maling, modul mulai tidak menggunakan kaki ini!
Catatan: Modul harus dimasukkan Untungnya, papan sirkuit diberi energi kembali, dan menghindari kerusakan yang tinggi, jika mereka telah diberi energi kembali sebelum diselesaikan.
Modul ini dapat disediakan mulai program: C51, mikrokontroler PIC18F877 Yoshitatsu tiga referensi uji MCU.
3 modul URF04 berfungsi:
(1) Pemicu IO berkisar pada sinyal tinggi setidaknya 10us;
(2) modul secara otomatis mengirimkan delapan gelombang persegi 40kHz, secara otomatis mendeteksi apakah sinyal kembali;
(3) sinyal untuk kembali ke keluaran IO tinggi, durasi waktu ultrasonik yang tinggi dari peluncuran hingga kembali.
Jarak uji = (waktu tinggi * kecepatan suara (340M/S)) / 2;
Produk ini mudah digunakan, dan Port Kontrol tinggi di atas 10US, Anda dapat menunggu output tinggi di port penerima.Output yang dapat membuka timer dapat dibaca ketika port ini bernilai rendah untuk rentang waktu yang dihitung jaraknya.seperti siklus pengukuran yang berkesinambungan, Anda bergerak untuk mengukur nilai yang dapat kita capai ~~~
Modul ini berfungsi:
(1) Pemicu IO berkisar pada sinyal tinggi setidaknya 10us;
(2) modul secara otomatis mengirimkan delapan gelombang persegi 40kHz, secara otomatis mendeteksi apakah sinyal kembali;
(3) sinyal untuk kembali, keluaran IO tinggi, durasi tinggi
Waktu ultrasonik dari peluncuran hingga pengembalian.Jarak uji = (waktu tinggi * kecepatan suara (340M/S)) / 2;
