Fitur:
1. Induksi otomatis: Ketika seseorang memasuki rentang induksi, memasuki level tinggi, orang yang meninggalkan rentang sensor secara otomatis tertunda dari level tinggi.Keluaran rendah.
2. kontrol fotosensitif (opsional): modul yang disediakan untuk lokasi, dapat diatur ke kontrol fotosensitif, cahaya kuat di siang hari atau tidak induksi.Kontrol fotosensitif bersifat opsional, pabrik tidak memasang resistor fotosensitif.Jika perlu, silakan beli resistor fotosensitif terpisah untuk dipasang.

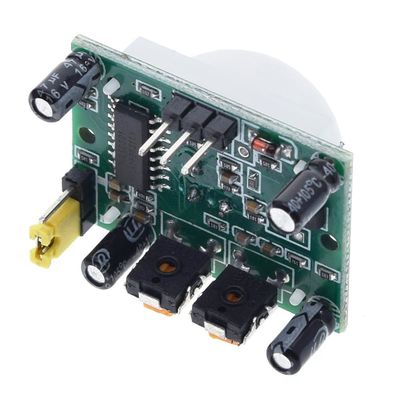

3. Dua mode pemicu: L tidak dapat diulang, H dapat diulang.Dapat dipilih jumper, defaultnya adalah H.
A. mode pemicu yang tidak dapat diulang: keluaran induksi tinggi, waktu tunda selesai, keluaran akan secara otomatis berubah dari tinggi ke rendah.
B. Mode pemicu berulang: yaitu, setelah merasakan keluaran tinggi, dalam periode waktu tunda, jika tubuh manusia dalam rentang aktivitas penginderaannya, keluarannya akan tetap tinggi hingga penundaan setelah orang tersebut meninggalkan tingkat tinggi. ke tingkat rendah (modul penginderaan secara otomatis menunda waktu tunda setelah setiap aktivitas tubuh manusia, dan mengambil waktu aktivitas terakhir sebagai titik awal waktu tunda).
4. Waktu pemblokiran induksi (pengaturan default: 3-4 detik): Setelah setiap keluaran penginderaan (tingkat tinggi menjadi rendah), modul penginderaan dapat diikuti dengan waktu pemblokiran, selama waktu tersebut dirasakan Perangkat tidak menerima sinyal indra apa pun .Fungsi ini dapat digunakan untuk mencapai interval antara waktu keluaran penginderaan dan waktu pemblokiran.Hal ini dapat diterapkan pada produk deteksi interval.Pada saat yang sama, fungsi ini dapat secara efektif menekan segala jenis gangguan dalam proses peralihan beban.
5. Rentang tegangan operasi yang luas: tegangan operasi default DC5V hingga 20V
6. Daya mikro: Arus diam 65 mikroamp, terutama untuk produk listrik bertenaga baterai kering.
7. Keluaran sinyal tingkat tinggi: dapat dengan mudah menggunakan berbagai jenis sirkuit untuk mencapai docking.
Petunjuk Penggunaan:
1 modul induksi berdaya sekitar satu menit setelah waktu inisialisasi, saat ini modul akan mengeluarkan 0-3 kali dalam satu menit, satu menit ke dalam keadaan siaga.
2. Cahaya dan gangguan lainnya harus dihindari. Tutup langsung permukaan modul lensa, agar tidak menimbulkan gangguan pada sinyal yang menyebabkan kerusakan;pemanfaatan lingkungan sejauh mungkin untuk dihindari
Aliran angin bebas, angin akan menimbulkan gangguan pada sensor.

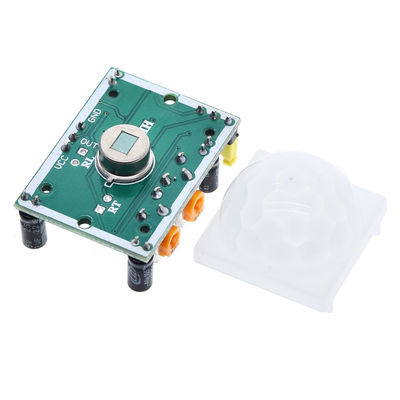

3. Modul sensor dengan probe elemen ganda, jendela probe berbentuk persegi panjang, elemen ganda (A yuan B yuan) dalam arah yang lebih panjang di kedua ujungnya, ketika badan dari kiri ke kanan
Atau dari kanan ke kiri melalui spektrum inframerah untuk mencapai waktu ganda, perbedaan jarak, semakin besar perbedaannya, semakin sensitif induksi, ketika tubuh dari depan ke probe
Kepala atau dari atas ke bawah atau dari bawah ke atas, elemen ganda tidak dapat mendeteksi perubahan jarak spektral inframerah, tidak ada perbedaan, sehingga sensor tidak sensitif atau tidak berfungsi;jadi sensor harus dipasang sedemikian rupa sehingga arah probe ganda Dan arah aktivitas manusia sedapat mungkin sejajar untuk memastikan bahwa tubuh telah melewatinya.
Selidiki induksi elemen ganda.Untuk meningkatkan jangkauan sudut penginderaan, modul ini menggunakan lensa melingkar, juga membuat empat sisi probe sensitif, namun sisi kiri dan kanan tetap sensitif.
Namun, dibandingkan dengan arah atas dan bawah dari dua rentang induksi, sensitivitas, pemasangan tetap harus dicoba sesuai dengan persyaratan di atas.
Penggunaannya harus memperhatikan hal-hal berikut:
1. Tegangan DC harus memenuhi persyaratan kita, terlalu tinggi dan terlalu rendah akan mempengaruhi kinerja modul, tetapi juga memerlukan catu daya harus berupa filter pengatur yang baik, seperti daya USB komputer, catu daya pengisi daya ponsel, yang lama Baterai bertumpuk 9V Tidak dapat memenuhi persyaratan kerja modul, disarankan agar pelanggan menggunakan transformator daya dan regulator melalui pengatur tegangan tiga terminal dan kemudian melalui catu daya filter kapasitor 220UF dan 0.1UF.
2. Meskipun tubuh manusia tidak berada di depan modul, namun tubuh manusia dari modul yang terlalu dekat dengan modul juga dapat disebabkan oleh keluaran sensor, serta debugging tubuh manusia tidak menyentuh bagian sirkuit akan juga mempengaruhi kerja modul, Pendekatan yang lebih ilmiah adalah dengan mengeluarkan LED atau multimeter, modul ditutup dengan koran, orang meninggalkan ruangan, jadi 2 menit untuk melihat apakah modul sudah atau sudah keluaran?
3. modul tidak mengambil beban untuk bekerja dengan baik, terhubung ke beban setelah pekerjaan kacau, salah satu alasannya adalah karena kapasitas daya konsumsi daya beban sangat kecil, beban disebabkan oleh fluktuasi tegangan yang disebabkan oleh kerusakan modul, yang lain alasannya adalah beban Daya akan mengalami gangguan dalam pekerjaan, seperti relay atau elektromagnet dan beban induktif lainnya akan menghasilkan gaya gerak listrik terbalik, pelat emisi 315M akan memiliki radiasi elektromagnetik dan pekerjaan lain akan mempengaruhi modul.Solusinya adalah sebagai berikut: A, bagian daya dari filter induktor.B, menggunakan beban dan modul menggunakan metode tegangan yang berbeda, seperti: beban menggunakan tegangan operasi 24V, modul menggunakan tegangan operasi 12V, di mana penggunaan isolasi regulator tiga terminal.C: Gunakan catu daya berkapasitas lebih besar.
4. modul sensor tubuh manusia hanya dapat bekerja di dalam ruangan dan lingkungan kerja harus menghindari sinar matahari, paparan cahaya langsung yang kuat, jika lingkungan kerja memiliki gangguan RF yang kuat, Anda dapat menggunakan tindakan pelindung.Jika terjadi gangguan udara yang kuat, tutup pintu dan jendela atau cegah konveksi.Area induksi agar terhindar dari peralatan dan benda pemanas serta serpihan dan pakaian yang mudah tertiup angin.
5. Modul sensor tubuh manusia disarankan untuk dipasang dalam kotak tertutup, jika tidak, mungkin ada sinyal keluaran.
6. Jika sudut deteksi modul sensor tubuh kurang dari 90 derajat, Anda dapat menggunakan pita perekat buram untuk memotong lensa atau memotong lensa untuk mencapainya.
7. modul sensor tubuh manusia dengan probe elemen ganda, arah gerakan tangan dan kaki serta kepala tubuh dan sensitivitas sensor terkait erat, dan modul inframerah menentukan karakteristik sensor tidak dapat mengontrol jarak secara akurat.
8. Modul probe (PIR) dapat dipasang di sisi lain papan sirkuit.Probe juga dapat diperpanjang dengan kabel berpelindung dua inti, panjangnya juga harus kurang dari 20 cm.
