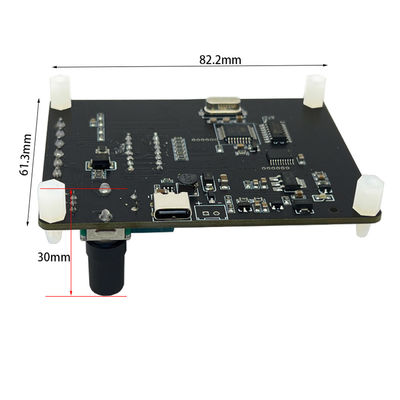

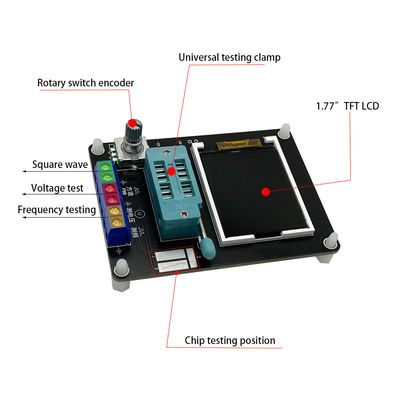

Alat Penguji Dioda Transistor GM328A Pengukur Frekuensi Tegangan ESR

Catatan:

Sebelum menguji kapasitor, kosongkan kapasitor sebelum memasukkannya ke dalam dudukan uji untuk pengukuran, jika tidak maka terdapat risiko merusak mikrokontroler penguji.

1, Kalibrasi

Kalibrasi penguji digunakan untuk menghilangkan kesalahan pada komponennya sendiri, sehingga hasil pengujian akhir lebih akurat.Kalibrasi dibagi menjadi kalibrasi cepat dan kalibrasi fungsi penuh.
Metode pengoperasian untuk kalibrasi cepat: pendekkan tiga titik uji TP1, TP2 dan TP3 dengan kabel lalu tekan tombol uji sambil melihat layar.Warna layar akan berubah menjadi teks putih dengan latar belakang hitam.Setelah pesan cepat "Mode tes mandiri...?", tekan tombol tes untuk masuk ke proses kalibrasi cepat;jika setelah muncul pesan “Mode Selftest…? Jika tidak ada tombol yang ditekan dalam waktu 2 detik setelah muncul pesan “Mode Selftest…”, maka dilakukan proses pengujian normal dan nilai resistansi ketiga titik pengujian TP1, TP2 dan TP3 ditampilkan di akhir. Setelah memasuki proses kalibrasi cepat, beberapa data akan muncul di layar, abaikan saja. Tunggu hingga muncul string berkedip di layar
Setelah "isolasi Probe!", lepaskan kabel TP1, TP2, dan TP3 yang mengalami korsleting.Kalibrasi cepat selesai hingga string "Test End" muncul di layar.Saat mengkalibrasi untuk pertama kalinya, gunakan metode kalibrasi fungsi penuh.
Kalibrasi fungsi penuh diakses dari menu fungsi dan memerlukan kapasitor tambahan 220nf.Kalibrasi fungsi penuh menjalankan proses kalibrasi yang lebih komprehensif dan dapat memakan waktu lebih lama.Setelah berada di menu fungsi, putar tombol uji ke item menu "Tes Mandiri", lalu tekan tombol uji untuk masuk ke proses kalibrasi fungsi penuh, yang dimulai dengan string berkedip "Probe pendek! Saat string berkedip "isolasi Probe!" muncul di layar, lepaskan kabel dari ketiga titik uji dan tunggu terus hingga proses kalibrasi berjalan, ketika string "1-||- 3 > 100nf", pasang kapasitor 220nf yang telah disiapkan pada titik uji TP1 dan TP3. Tunggu hingga layar bertuliskan "Test End" dan proses kalibrasi yang berfungsi penuh selesai.

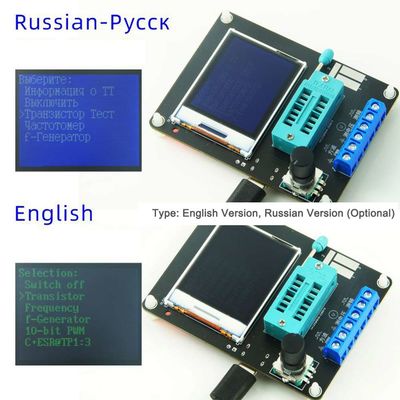

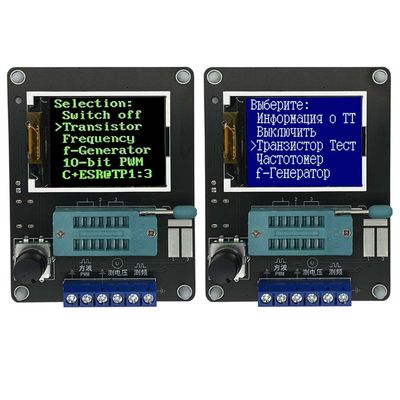

2. Menu fungsi

2.1 Matikan
2.2 Transistor
2.3 Frekuensi
Mengukur frekuensi.Tekan dan tahan tombol tes untuk keluar dari fungsi pengukuran frekuensi.Rentang pengukuran frekuensi adalah dari 1 Hz hingga lebih dari 1 MHz, bila frekuensi terukur di bawah 25 KHz, periodenya ditampilkan
2.4 f-Generator
Generator gelombang persegi dengan beberapa frekuensi gelombang persegi yang dapat dipilih, putar tombol uji ke kiri atau kanan untuk beralih di antara frekuensi gelombang persegi yang berbeda, tekan lama tombol uji untuk keluar dari generator gelombang persegi.
2.5 PWM 10-bit
Generator pulsa, putar tombol tes ke kiri atau kanan untuk mengatur siklus kerja pulsa dari 1% - 99%.Tekan dan tahan tombol tes untuk keluar dari generator pulsa.
2.6 C+ESR@TP1:3
Fungsi pengukuran kapasitansi in-line, dua kabel dapat dipimpin dari TP1 dan TP3 untuk mengukur nilai kapasitansi dan ESR dari kapasitor in-line 2uF-50mF, perhatikan bahwa kapasitor yang diuji harus benar-benar habis sebelum pengujian, jika pengukuran sejajar, rangkaian tempat kapasitor berada harus diputuskan sepenuhnya sebelum pengujian dapat dilakukan.
2.7
Metode pengukuran resistansi terus menerus, terus menguji nilai resistansi dan nilai induktansi yang dipasang pada TP1 dan TP3.Induktansi diukur hanya ketika resistansi yang diuji kurang dari 2100 ohm, dan induktansi diukur dari 0,01mH hingga 20H.Tekan dan tahan tombol tes untuk keluar.
2.8 1-||-3
Metode pengukuran kontinyu kapasitansi secara terus menerus menguji nilai kapasitansi yang dipasang pada TP1 dan TP3.Untuk kapasitor kapasitansi kecil, nilai kapasitansi hanya dapat diukur dalam metode pengujian ini.Nilai resistansi seri ekivalen (ESR) diukur untuk kapasitor yang lebih besar dari 90nF dengan resolusi 0,01Ω.kapasitor di atas 5000pF menunjukkan tingkat penurunan tegangan setelah pengisian.
2.9 DS18B20 versi Rusia tanpa fungsi ini
DS18B20 merupakan sensor suhu yang menggunakan metode komunikasi bus tunggal untuk mentransfer data dan memiliki paket yang sama dengan triode (TO-92), diagram di bawah menunjukkan pinout dari DS18B20.

Setelah memasuki fungsi pengujian DS18B20, baris kedua tampilan menunjukkan koneksi antara pemegang tes dan DS18B20, "1=GND 2=DQ 3=VDD", menunjukkan bahwa TP1 terhubung ke GND DS18B20, TP2 adalah terhubung ke DQ DS18B20 dan TP3 terhubung ke VDD DS18B20.Penguji tidak secara otomatis mengenali DS18B20, jadi Anda harus mengikuti petunjuk di baris kedua untuk menginstal DS18B20.
Penguji dapat membaca 12 digit hasil suhu yang diukur oleh DS18B20 dan menampilkannya di baris ketiga sebagai nilai suhu Celsius yang sesuai dengan resolusi 0,0625°C.
Scratchpad: Penguji membaca isi 8 sel memori internal DS18B20 ditambah byte terakhir dari nilai pemeriksaan CRC.Totalnya 9 byte.
Papan Gores BYTE
SUHU LSB 0
SUHU MSB 1
TH/BYTE PENGGUNA 1 2
TL/BYTE PENGGUNA 2 3
KONFIGURASI 4
DILINDUNGI 5
DILINDUNGI 6
DILINDUNGI 7

KKR 8

Misalnya, jika nilai yang dibaca sekaligus adalah Scratchpad: EC014B467FFF0C102A maka hubungannya adalah sebagai berikut
Nilai Scratchpad BYTE
SUHU LSB EC 0
SUHU MSB 01 1
TH/BYTE PENGGUNA 1 4B 2
TL/BYTE PENGGUNA 2 46 3
KONFIGURASI 7F 4
FF yang dipesan 5
DILINDUNGI 0C 6
DILINDUNGI 10 7

KKR 2A 8

ROM 64-bit: ID perangkat unik global dari setiap DS18B20 yang dibaca oleh penguji, yang panjangnya 64 bit.Ini dibagi menjadi 3 bagian.

Misalnya, ROM 64-bit yang dibaca oleh DS18B20 adalah
ROM 64-bit: 28FF4D58361604A1
lalu ada
KODE KELUARGA 8-BIT 28
NOMOR SERI 48-BIT 041636584DFF
KODE CRC 8-BIT A1

Catatan: Semua bagian dalam heksadesimal, kecuali nilai suhu (TEMP) yang dalam desimal.
Rentang pengukuran suhu DS18B20 adalah dari -55°C - 125°C.Tekan dan tahan tombol tes untuk keluar dari fungsi ini.
2.10 C(uF)-koreksi
Fungsi ini digunakan untuk mengoreksi nilai terukur kapasitansi berkapasitas tinggi, yang diatur ke 0% secara default.Artinya tidak ada koreksi dan diatur dari -0,2% - 8%.Nilai positif akan mengurangi nilai terukur kapasitor dan nilai negatif akan menambah nilai terukur kapasitor.
Setelah pengaturan, tekan dan tahan tombol tes untuk keluar.
2.11 IR_Decoder versi Rusia tanpa fungsi ini
Fungsi ini memerlukan penggunaan penerima IR terintegrasi 1838 (tipe pulsa), setelah memasukkan fungsi ini, amati baris kedua dari perintah di layar yang menunjukkan string ""1=DOUT 2=GND 3=VCC", artinya string menunjukkan 3 titik uji pada penguji dan penerima IR. String menunjukkan koneksi antara 3 titik uji pada penguji dan kepala penerima IR, yang harus dihubungkan sesuai dengan instruksi. Hanya satu penerima IR dapat dibiarkan kosong atau dipasang dengan benar di tempat pengujian, tidak ada komponen lain yang dapat ditempatkan di dalamnya, dan titik pengujian tidak boleh disingkat dengan kabel. Hal ini untuk menghindari kesalahan yang tidak dapat diprediksi. Diagram di bawah menunjukkan orientasi pemasangan contoh IR kepala penerima.
TP1 terhubung ke pin DOUT kepala penerima IR, TP2 ke GND dan TP3 ke VCC.
Fungsi pengodean kendali jarak jauh IR mendukung dua format pengkodean kendali jarak jauh IR.
Format I
Format 2

Kedua format diatas kurang lebih sama, perbedaannya terletak pada panjang kode bootingnya.Format 1 adalah 9MS dan format 2 adalah 4,5MS.
Fungsi decoding kendali jarak jauh IR masing-masing menggunakan uPD6121 untuk format satu dan TC9012 untuk format dua.

Petunjuk Pengoperasian
Fungsi decoding kendali jarak jauh IR hanya dapat diakses dari menu fungsi.Sebelum memasuki fungsi decoding kendali jarak jauh IR, tidak boleh ada komponen apa pun di tempat pengujian atau di terminal keluaran gelombang persegi.Masuk ke fungsi decoding kendali jarak jauh IR dan tunggu hingga layar menunjukkan "berdiri di samping..." Setelah string "berdiri di dekat..." muncul di layar, masukkan kepala penerima IR terintegrasi ke dalam basis uji dan kunci di dalamnya tempat.Remote control kemudian dapat diarahkan ke kepala penerima IR dan ditembakkan.Jika kode yang digunakan untuk remote control dikenali.Baris ketiga akan menampilkan serangkaian karakter ">>>>>>>>>>>" yang menunjukkan decode berhasil dan baris keempat akan menunjukkan format kode yang digunakan untuk remote control.Baris kelima menunjukkan byte pertama kode pengguna (kode pengguna1) dan baris keenam menunjukkan byte kedua kode pengguna (kode pengguna2).Baris ketujuh menunjukkan kode data (data) dan kode invers data (~data).
(Semua nilai fungsi dekoder IR dalam format heksadesimal.
Fungsi decoding IR hanya mendukung mode tombol tunggal, bukan mode berkelanjutan.Saat menguji fungsi ini, saya menemukan bahwa beberapa remote control TV yang digunakan untuk pengujian adalah TC9012, remote control Mp3 kecil adalah uPD6121, dan remote control AC tidak dikenali :-(.) Karena keterbatasan, pengujian lebih lanjut tidak dapat dilakukan Selesai.
Untuk keluar dari fungsi ini, lepaskan kepala penerima dari dudukan pengujian lalu tekan dan tahan sakelar encoder putar untuk keluar.
2.11 IR_Encoder versi Rusia tanpa fungsi ini
Fungsi encoder kendali jarak jauh IR memerlukan LED inframerah.Penguji dapat mengontrol LED inframerah ini dan dengan demikian menerapkan fungsi kendali jarak jauh inframerah.Karena penguji hanya dapat memberikan arus penggerak maksimum sekitar 6mA, jarak kendali tidak dapat dibandingkan dengan kendali jarak jauh inframerah normal.Dengan kepala penerima inframerah sejajar untuk mengirim, mungkin jaraknya 2m.
Pengkodean kendali jarak jauh IR mendukung dua format, sama dengan format penguraian kode kendali jarak jauh IR yang dijelaskan sebelumnya.UPD6121 juga digunakan untuk menunjukkan format satu dan TC9012 untuk menunjukkan format dua.
Petunjuk pengoperasian
Fungsi pengkodean kendali jarak jauh IR hanya dapat diakses dari menu fungsi.Sebelum memasuki fungsi pengkodean kendali jarak jauh IR, tidak boleh ada komponen apa pun di tempat pengujian atau di terminal keluaran gelombang persegi.Setelah memasuki fungsi pengkodean remote control inframerah, sambungkan LED inframerah ke terminal keluaran gelombang persegi, dengan terminal negatif LED inframerah terhubung ke bumi dan terminal positif terhubung ke output.Terminal positif dan negatif LED inframerah dapat diperpanjang menggunakan kabel untuk memudahkan pengoperasian.Kaki panjang LED inframerah adalah positif dan kaki pendek adalah negatif.
Di kolom paling kiri tampilan terdapat simbol ">" yang menunjukkan parameter mana yang sedang disetel.Menekan sebentar tombol tes akan mengalihkan ">" di antara berbagai item pengaturan.Baris kedua, "protokol", mengatur format pengkodean yang akan digunakan.Memutar tombol uji ke kiri dan kanan akan mengalihkan antara "uPD6121" dan "TC9012".
Baris ketiga dan keempat "kode pengguna1" dan "kode pengguna2" mengatur byte pertama dan kedua dari kode pengguna, yang dapat dikurangi dalam langkah 1 dengan memutar tombol tes ke kiri dan ditingkatkan dalam langkah 1 dengan memutar tombol tes Kanan.
Baris kelima berisi kode data yang dapat dikurangi 1 untuk tombol tes sebelah kiri dan ditambah 1 untuk tombol tes sebelah kanan.Kode invers data dihitung secara otomatis dari kode data dan tidak dapat diatur secara manual.
Saat mengatur nilai kode pengguna dan kode data, selain mengubah nilai dalam satuan 1 dengan memutar tombol tes ke kiri dan kanan, nilainya juga dapat ditingkatkan dalam satuan 0x10 dengan menekan dan menahan tombol tes selama a lama, tetapi tidak terlalu lama, jika terlalu lama fungsinya ditarik.Hal ini tidak mudah untuk dipahami pada awalnya.Baris keenam adalah kontrol emisi "emit:".Dengan menggerakkan simbol “>” ke baris ini, tombol tes dapat diputar ke kiri dan ke kanan untuk memancarkan cahaya infra merah sesuai dengan kumpulan data di atas.Saat Anda memutar tombol tes, Anda akan melihat simbol "->" berkedip cepat.Hal ini menunjukkan bahwa data telah dipancarkan satu kali.
