PENGENALAN RC522 CHIP
MF RC522 adalah chip kartu baca-tulis terintegrasi tinggi yang digunakan dalam komunikasi tanpa kontak 13,56MHz.Chip kartu baca tulis tanpa kontak berukuran kecil, yang merupakan pilihan yang baik untuk penelitian dan pengembangan instrumen cerdas dan perangkat genggam portabel. MF rc522 sepenuhnya mengintegrasikan semua jenis mode dan protokol komunikasi pasif tanpa kontak pada 13,56MHz dengan menggunakan konsep modulasi dan demodulasi canggih.Dukungan sinyal transponder 14443a yang kompatibel. Bagian digital memproses ISO 14443a frame dan deteksi kesalahan. Selain itu, ia juga mendukung algoritma enkripsi cepat ke-1 untuk memverifikasi produk seri Mifare.Mfrc522 mendukung komunikasi nirkontak kecepatan lebih tinggi dari seri MifareMF RC522 memiliki banyak kesamaan dengan MF RC500 dan MF rc530,tetapi juga memiliki banyak karakteristik dan perbedaan. Ini menggunakan mode SPI untuk berkomunikasi dengan komputer host, yang membantu untuk mengurangi kabel, mengurangi volume papan PCB dan mengurangi biaya.

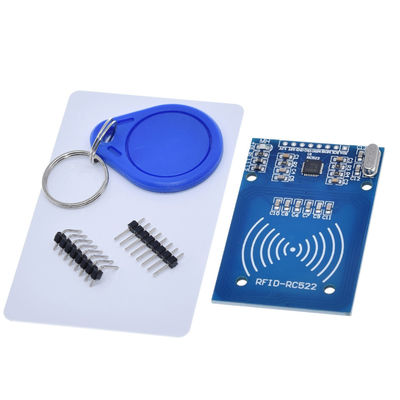

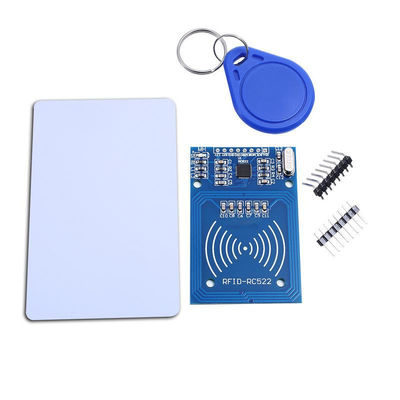

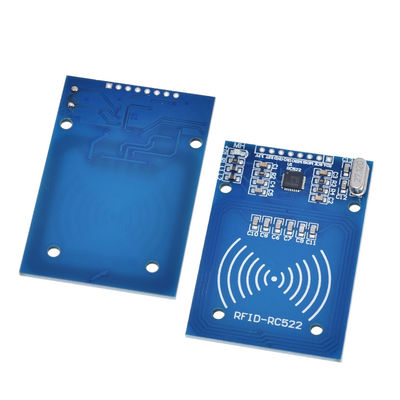

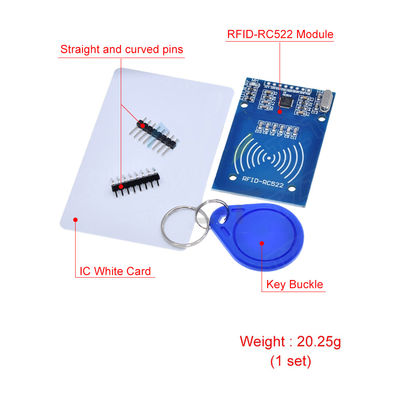

PENGENALAN MODUL RFID
Modul MF522-AN mengadopsi chip asli MFRC522 untuk merancang sirkuit membaca kartu,yang nyaman digunakan dan murah.pengembangan pembaca kartu, dan pengguna yang perlu merancang / memproduksi terminal kartu RF. Modul dapat langsung dimuat ke dalam berbagai cetakan pembaca. Tegangan modul adalah 3,3V,dan itu dapat berkomunikasi langsung dengan setiap CPUm motherboard pengguna melalui beberapa garis sederhana antarmuka SPI, yang dapat memastikan operasi modul yang stabil dan dapat diandalkan dan jarak jauh dari pembacaan kartu;
PENGENALAN SELINGKAP PARAMETER ELEKTRIK
Arus kerja: 13-26ma / DC 3.3V
Arus listrik: 10-13ma/DC 3.3V
Arus tidur: < 80ua
Arus puncak:< 30mA
Frekuensi kerja: 13,56MHz
Jenis kartu yang didukung: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire Karakteristik fisik produk:
ukuran: 40mm x 60mm
Suhu kerja: - 20C ~ + 80C
Suhu penyimpanan lingkungan: - 40C + 85C
Kelembaban relatif: 5% - 95%
Aplikasi
MF RC522 cocok untuk berbagai aplikasi komunikasi tanpa kontak berdasarkan ISO/IEC14443A dan membutuhkan biaya rendah, ukuran kecil, kinerja tinggi dan satu catu daya
1Tiga meja.
2Unit di atas kapal.
3. Terminal transportasi umum;
4Perangkat genggam portabel;
5. Telepon umum tanpa kontak Tegangan pasokan port serial (VCC): 5V RX : Port seri penerima TX : Port seri mengirim GND : Power ground VCC : 5V power supply positif
