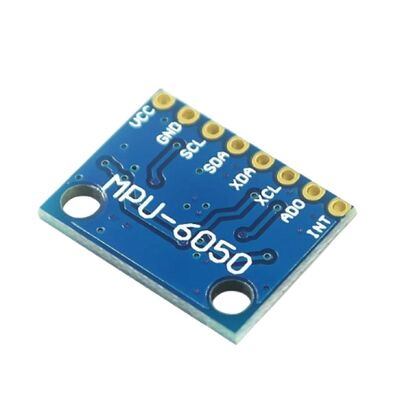

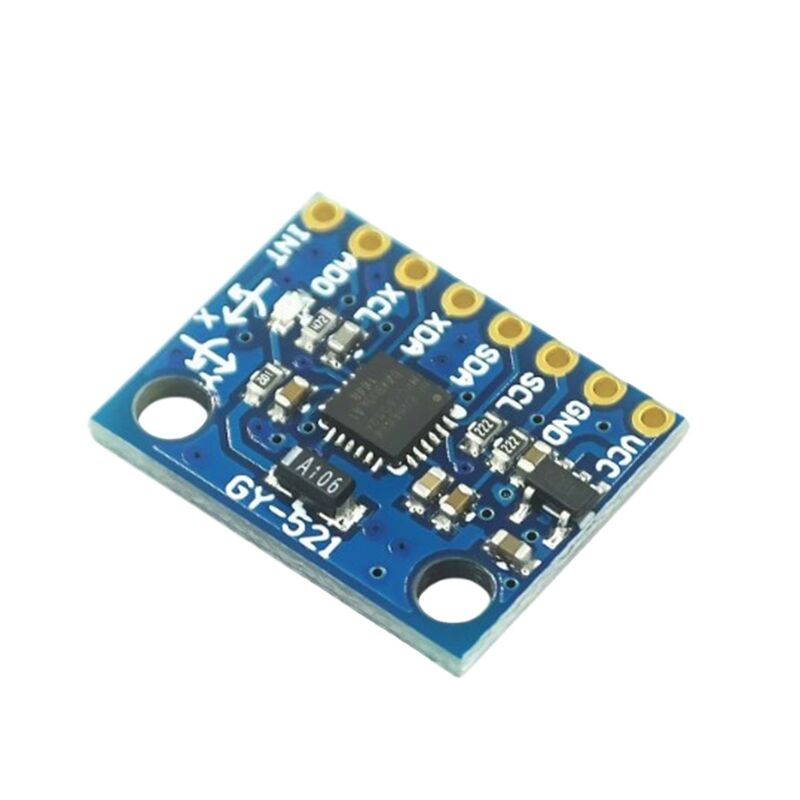

Chip yang digunakan: MPU-6050
Sumber Daya: 3-5V (regulator drop-out rendah internal)
Metode Komunikasi: Protokol Komunikasi I2C Standar
Chip ini dilengkapi dengan konverter AD 16 bit dan output data 16 bit.
Jangkauan giroskop: ± 250, 500, 1000, 2000 °/s
Rentang akselerometer: ±2, ±4, ±8, ±16g
Mengadopsi PCB berlapis emas dan proses pengelasan mesin untuk memastikan kualitas.

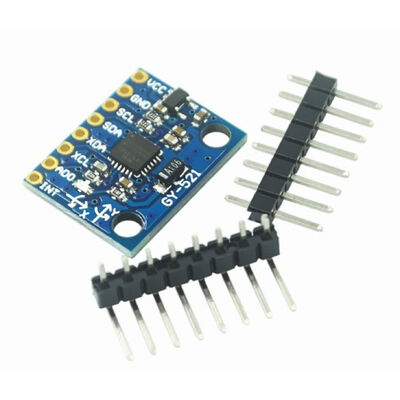

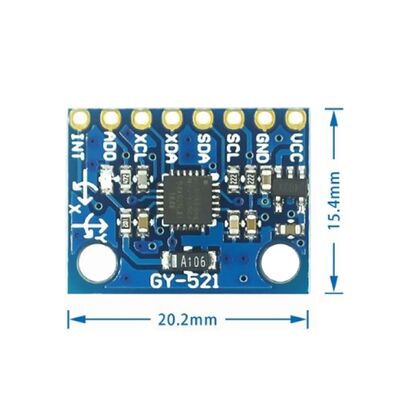

Pitch Pin: 2.54mm
MPU-6000 adalah komponen pemrosesan gerak 6 sumbu terintegrasi pertama di dunia.itu menghilangkan masalah kesalahan keselarasan sumbu ketika menggabungkan gyroscope dan akselerometerMPU-6000 mengintegrasikan gyroscope 3 sumbu, akselerometer 3 sumbu, dan mesin percepatan perangkat keras Digital Motion Processor (DMP),yang dapat menghubungkan akselerometer merek lain, magnetometer, atau sensor lainnya melalui port I2C kedua. Ia output teknologi perhitungan fusi 9 sumbu lengkap ke akhir aplikasi dalam bentuk aliran data tunggal melalui port I2C utama.
Perpustakaan pemrosesan gerak InvenSense dapat menangani data sensor gerak yang kompleks,mengurangi beban operasi pemrosesan gerak pada sistem operasi dan menyediakan API terstruktur untuk pengembangan aplikasi.
Kisaran sensitivitas giroskop skala penuh MPU-6000 adalah ± 250, ± 500, ± 1000, dan ± 2000°/detik (dps), memungkinkan pelacakan yang akurat dari gerakan cepat dan lambat.kisaran akselerometer skala penuh yang dapat diprogram oleh pengguna adalah ±2g, ±4g, ±8g, dan ±16g. Transmisi data didukung melalui I2C hingga 400kHz atau SPI hingga 20MHz.
MPU-6000 beroperasi pada tegangan yang berbeda, dengan tegangan suplai VDD berkisar antara 2,5V±5%, 3,0V±5%, atau 3,3V±5%, dan suplai VDDIO antarmuka logika pada 1,8V±5%. Ukuran paket MPU-6000 adalah 4x4x0.9mm (QFN)Fitur lain termasuk sensor suhu terintegrasi dan osilator dengan variasi hanya ± 1% dalam lingkungan operasi.
Aplikasi
Permainan penginderaan gerak
Augmented reality
Stabilisasi Gambar Elektronik (EIS)
Optical Image Stabilization (OIS)
Navigasi pedometer
\"Zero-touch\" antarmuka pengguna gerakan
Jalan pintas postur
Otentikasi
Pasar
Ponsel pintar
Perangkat tablet
Produk game genggam
"Perkebunan cacing"?
Pengendali jarak jauh 3D.
Perangkat navigasi portabel
Fitur
Output digital dari matriks rotasi 6-sumbu atau 9-sumbu, quaternion, dan data perhitungan fusi sudut Euler.
Giroskop 3 sumbu (gyro) dengan sensitivitas 131 LSBs/°/detik dan rentang sensasi skala penuh ±250, ±500, ±1000, dan ±2000°/detik.
Akselerometer 3-sumbu yang dapat diprogram dengan kisaran yang dapat diprogram ±2g, ±4g, ±8g, dan ±16g.
Penghapusan sensitivitas poros akselerometer dan giroskop, mengurangi dampak pengaturan dan drift sensor.
Mesin Digital Motion Processing (DMP) mengurangi beban data perhitungan fusi yang kompleks, sinkronisasi sensor, dan sensasi postur.
Basis data pemrosesan gerak mendukung Android, Linux, dan Windows.
Teknologi perhitungan penyimpangan waktu operasional dan kalibrasi magnetometer, menghilangkan kebutuhan pelanggan untuk melakukan kalibrasi tambahan.
Sensor suhu output digital.
Digital input Sync pin mendukung teknologi stabilisasi gambar elektronik video dan GPS.
Dukungan gangguan yang dapat diprogram untuk pengenalan postur, goyang, zoom, panning, gangguan penurunan cepat, gangguan G tinggi, deteksi gerak nol, deteksi ketukan, dan fungsi deteksi goyang.
Tegangan pasokan VDD: 2,5V±5%, 3,0V±5%, 3,3V±5%; VDDIO: 1,8V±5%.
Giroskop arus operasi: 5mA; Giroskop standby arus: 5μA; Akselerometer arus operasi: 350μA; Akselerometer mode hemat daya arus: 20μA@10Hz.
I2C hingga 400 kHz mode cepat atau antarmuka host serial SPI hingga 20MHz.
Generator frekuensi bawaan dengan variasi frekuensi hanya ± 1% di seluruh kisaran suhu.
Diuji pengguna.
10,000g toleransi tabrakan.
Kemasan tipis dan kompak yang disesuaikan untuk produk portabel (4x4x0.9mm QFN).
Memenuhi standar RoHS dan lingkungan.
